Le Watchdog Matériel : Comment éviter qu'un bug au milieu des vignes ne ruine votre startup IoT

Votre tout nouveau capteur connecté – une station agro-météorologique mesurant l'humidité et le gel – est enfin déployé au milieu d'un domaine viticole prestigieux à 500 km de vos bureaux. Il fonctionne sur pile et communique via le réseau LoRaWAN.

À 3h du matin, une baisse de tension due au froid ou une anomalie imprévue dans la pile réseau fige complètement le code. Le produit est bloqué, "briké".

Si ce capteur était sur votre bureau, vous auriez juste retiré et remis la pile. Une affaire de trois secondes. Mais là, envoyer un technicien traverser la France et arpenter les lignes de vignes juste pour appuyer sur le bouton "Reset" va vous coûter 500€.

Félicitations, ce simple petit bug logiciel vient d'anéantir la marge annuelle de ce contrat.

C'est le cauchemar absolu des interventions sur site (ce que l'industrie appelle les "Truck Rolls").

Beaucoup de startups misent tout sur la perfection de leur code. "Notre logiciel a été testé sous toutes les coutures, il ne plantera pas". L'ingénieur industriel, lui, sait que le monde réel est chaotique. Une micro-coupure de tension, un pic de chaleur estival à 42°C, ou même un rayon cosmique (très littéralement) peut faire dérailler un registre dans le processeur.

Si votre carte électronique ne sait pas se ressusciter toute seule au milieu de son champ, vous allez faire faillite en frais de maintenance.

Bienvenue au Musée de l'Électronique

Pour comprendre comment nous allons sauver votre capteur agricole, rouvrons les portes de notre grand musée de l'électronique.

Imaginez le microcontrôleur principal de votre capteur (celui qui gère les mesures et l'envoi LoRaWAN) comme le Directeur du musée. Il gère tout depuis son bureau : il lit les données des capteurs, orchestre les phases de sommeil pour économiser la pile, et pilote le modem radio.

Mais que se passe-t-il si le Directeur fait un malaise soudain dans son bureau fermé (notre fameux bug logiciel) ?

Le musée entier est paralysé. Les portes restent bloquées, plus aucune donnée ne sort, le capteur ne répond plus, et personne à l'extérieur ne sait ce qui se passe. Le produit est "planté" au milieu de nulle part.

La Solution Industrielle : Le Chien de Garde (Watchdog)

Pour éviter que le domaine viticole ne se retrouve sans surveillance, on n'espère pas simplement que le Directeur soit immortel. On installe un mécanisme totalement indépendant.

Dans le hall de notre musée, on place un immense sablier physique de 5 minutes, gardé par un Agent de sécurité intraitable et sourd.

Le Directeur a une seule règle stricte à respecter : il doit sortir de son bureau toutes les 4 minutes pour retourner le sablier.

•     Tant qu'il travaille normalement : Il fait sa routine, sort retourner le sablier, et tout va bien.
•     S'il fait un malaise (le code fige) : Il ne vient pas retourner le sablier. Le sable s'écoule entièrement. L'Agent de sécurité ne cherche pas à comprendre : il déclenche immédiatement l'alarme incendie qui réveille tout le bâtiment, coupe le disjoncteur et force une évacuation d'urgence (un vrai Reset physique). Le musée redémarre instantanément, le Directeur reprend ses esprits, et le capteur se remet à envoyer ses données.

L'EXPLICATION TECHNIQUE

En électronique, on appelle ça un External Hardware Watchdog (un chien de garde matériel externe). C'est une toute petite puce physique, un composant à quelques centimes, totalement indépendant du processeur principal.

Le logiciel de votre processeur doit lui envoyer un signal électrique régulier (le "Kick" ou le "coup de pied") à intervalles stricts. Si le logiciel plante, s'il s'enferme dans une boucle infinie ou si la pile réseau s'est bloquée et loupe le délai, la puce Watchdog prend le relais.

Elle ne se contente pas d'envoyer un signal logique : elle possède un commutateur qui va couper physiquement l'alimentation du processeur principal pendant quelques millisecondes. Cela force un redémarrage à zéro ("Cold Reset"). Zéro intervention humaine requise, aucune camionnette à envoyer dans le vignoble.

Pourquoi un Watchdog Externe ?

La plupart des microcontrôleurs modernes possèdent un Watchdog interne. Mais si une perturbation électrique majeure ou un bug lié à l'alimentation fige le processeur tout entier, le Watchdog interne meurt souvent avec lui. L'Agent de sécurité s'est évanoui dans le même bureau que le Directeur. Une puce externe, dotée de sa propre horloge isolée, reste le seul filet de sécurité infaillible.

CONCLUSION

Un amateur espère que son produit ne plantera jamais sur le terrain.
Un ingénieur industriel conçoit la carte matérielle en sachant pertinemment que le logiciel finira par planter un jour, et construit un filet de sécurité pour que le client final ne s'en rende même pas compte.

Vos produits IoT partent dans la nature et vous craignez les plantages à distance et les coûts de SAV ? Protégez votre rentabilité et l'autonomie de vos parcs de capteurs avec une architecture électronique résiliente et éprouvée pour le monde industriel.

Découvrez mon accompagnement de l'idée à l'usine, directement depuis Aix-en-Provence :
🔗 www.designforu.fr

Le moment le plus stressant pour votre carte électronique n’est pas lorsqu'elle tourne à plein régime.

C’est la fraction de seconde exacte où l’utilisateur la met sous tension.

Vous branchez votre appareil. Une petite LED s'allume, tout a l'air de bien se passer. Mais en réalité, à l'échelle microscopique, un drame d'une grande violence vient de se jouer. Votre produit, qui consomme normalement un modeste 0,5 Ampère en fonctionnement, vient littéralement d'en aspirer 20 pendant une milliseconde.

C'est ce que l'on appelle le Courant d'Appel, ou Inrush Current en anglais.

Ce pic transitoire n'est généralement pas assez fort pour déclencher un incendie. En revanche, il est largement suffisant pour user prématurément vos connecteurs, griller un fusible CMS à petit feu, ou faire chuter l'alimentation générale de la carte au point de faire redémarrer (reset) votre processeur dès l'allumage.

Comment un tel phénomène se produit-il ?

Et surtout, comment le dompter ?

Fermez les yeux et suivez-moi.

Bienvenue au Musée de l'Électronique

Pour comprendre ce qui se passe réellement sur votre circuit imprimé, reprenons notre célèbre analogie. Imaginez un grand et majestueux musée, situé en plein cœur d'Aix-en-Provence.

Rappelez-vous nos codes :

• La Tension (V) représente l'enthousiasme et l'agitation de la foule.
• Le Courant (I) est la foule elle-même, le flux de visiteurs qui se déplace.

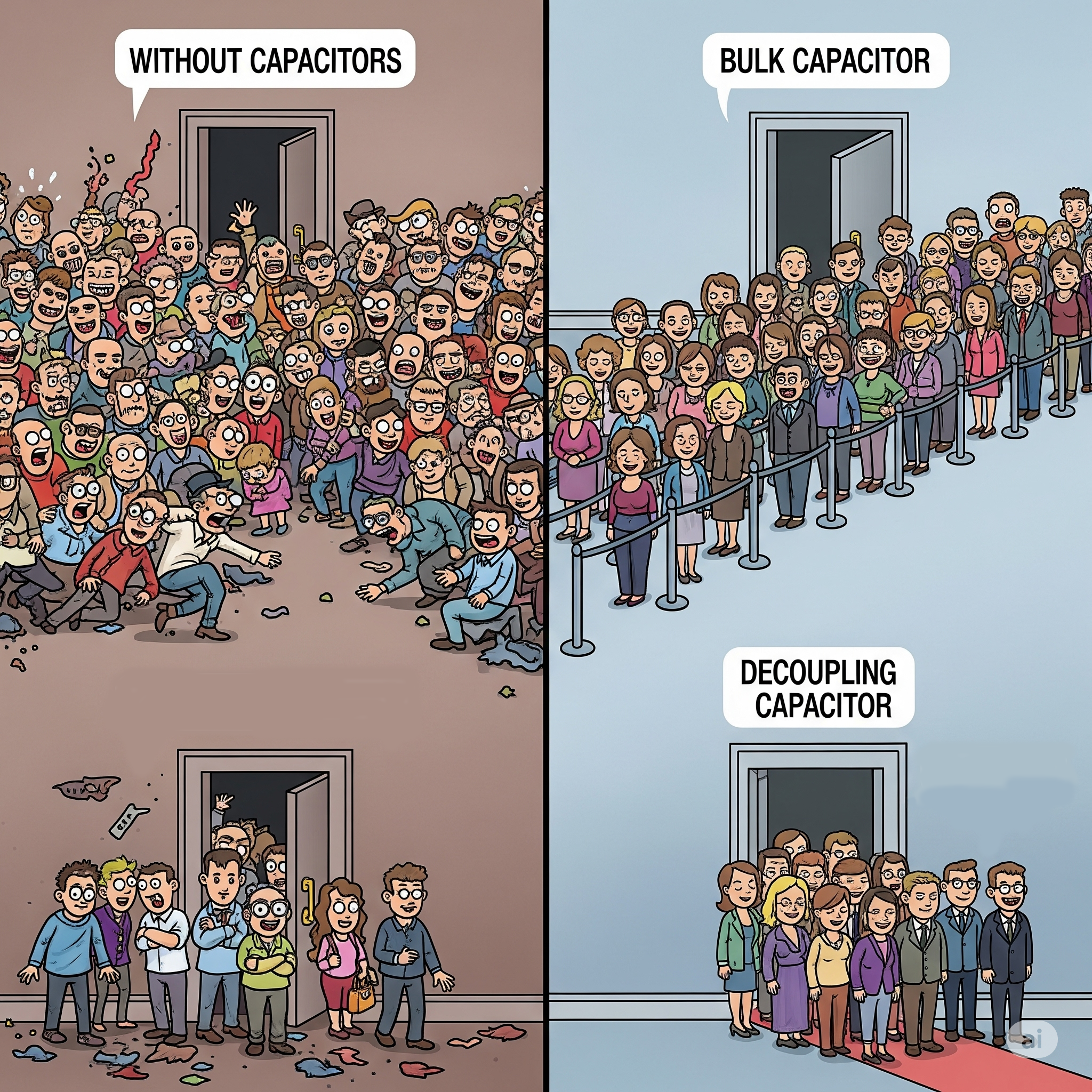

Aujourd'hui, nous avons ajouté de grands salons d’attente un peu partout dans le bâtiment.

Ce sont vos Condensateurs. En électronique, ce sont des composants essentiels qui stockent l'énergie pour lisser et stabiliser le fonctionnement de votre circuit.

Dans notre musée, ce sont des zones où la foule peut s'accumuler.

Il est 8h59. Le musée est encore fermé. Tous les salons d'attente sont totalement vides.

9h00. C’est l’ouverture des portes (Power ON).

À l'extérieur, la foule est massée.

Dès que les portes s'ouvrent, les visiteurs aperçoivent ces immenses salons complètement vides et disponibles.

C’est la ruée. Des milliers de personnes (un courant énorme) se précipitent en même temps à travers l'entrée principale pour remplir ces espaces le plus vite possible. Cette bousculade éclair fatigue mécaniquement l'entrée.

À force de subir cette ruée dantesque tous les matins, les gonds des portes principales (qui représentent vos interrupteurs, vos connecteurs ou vos transistors) s'usent et finissent par casser des années avant leur durée de vie initialement prévue.

La Réalité Technique : Pourquoi le condensateur est-il si gourmand ?

Revenons à notre carte électronique. À l’instant précis de l'allumage, les condensateurs de votre circuit (notamment les gros condensateurs de filtrage en entrée d'alimentation) sont totalement déchargés.

Physiquement, un condensateur vide se comporte presque comme un court-circuit parfait pendant un bref instant lorsqu'on lui applique une tension. Sa résistance interne (ESR) est extrêmement faible. Résultat : il aspire toute l'énergie disponible sur la source de façon brutale pour se charger.

Ce stress thermique, bien qu'invisible à l'œil nu, dégrade vos composants d'alimentation à chaque cycle de démarrage. De plus, si votre alimentation principale n'est pas capable de fournir ce pic de courant massif, sa tension va s'effondrer momentanément. C'est la cause classique du microcontrôleur qui refuse de démarrer correctement ou qui subit un Brown-out Reset inexpliqué.

La Solution Industrielle : Imposer un "Soft-Start"

Un produit électronique conçu pour durer 10 ans ne laisse jamais l'énergie entrer sans contrôle. L'ingénierie impose une solution élégante : le Soft-Start (ou démarrage progressif).

Retournons à l'entrée de notre musée. L'administration a compris que la ruée de 9h00 détruisait les portes. La solution ? Le vigile n'ouvre plus les grandes portes d'un seul coup.

• À 9h00, il n'ouvre d'abord qu'un tout petit portillon (l'équivalent d'une résistance de limitation ou d'un circuit de contrôle de rampe).
• Il laisse entrer les visiteurs au compte-gouttes. Les salons d'attente se remplissent calmement et progressivement. L'enthousiasme (la tension) monte en douceur.
• Une fois les espaces pleins et la situation stabilisée, le vigile ouvre enfin les grandes portes pour laisser circuler le flux normal de la journée.

Zéro bousculade. Zéro usure.

En électronique, cela se traduit par l'intégration d'un composant dédié (un PMIC avec fonction Soft-Start, un transistor MOSFET piloté par une rampe RC, ou une thermistance CTN d'inrush) qui va brider volontairement le courant d'appel pendant les premières millisecondes, le temps que les condensateurs se chargent en douceur.

De l'artisanat à l'industrie

Faire fonctionner un circuit électronique en régime établi sur un coin de bureau, c'est la base. Mais gérer, anticiper et sécuriser les régimes transitoires (comme l'allumage brutal, les coupures soudaines ou les perturbations électromagnétiques), c'est exactement ce qui différencie un prototype fragile d'un produit industriel fiable et pérenne.

Le courant d'appel n'est pas une fatalité, c'est un paramètre de conception.

Vous voulez concevoir un produit électronique robuste, capable de résister aux rigueurs du terrain et qui ne s'abîme pas à chaque branchement ?

Arrêtons de bricoler et passons ensemble à la véritable industrialisation.

Basé à Aix-en-Provence, D4U vous accompagne pour transformer vos concepts en produits fiables, certifiables et prêts pour la production en série.

Discutons de votre prochain défi technique ! Découvrez mes services de conception électronique et d'accompagnement à l'industrialisation sur mon site :
🔗 www.designforu.fr

Vous êtes en pleine conception de votre dernier objet connecté. Le design est épuré, le code est propre, mais un détail vous saute aux yeux : la LED d'indication est beaucoup trop forte. Elle éblouit l'utilisateur dans la pénombre. Il faut absolument réduire sa luminosité de moitié.

Le réflexe naturel d'un débutant ? Mettre un composant qui freine l'électricité (une grosse résistance) pour faire chuter la tension.

Le résultat ? L'énergie bloquée est détruite sous forme de chaleur. Votre système gaspille la précieuse énergie de votre batterie pour rien, et votre carte électronique commence à dangereusement ressembler à un radiateur d'appoint.

Pour contrôler une lumière sans rien gaspiller, l'industrie électronique utilise un secret redoutable qui trompe littéralement notre cerveau : le PWM (Pulse Width Modulation), ou Modulation par Largeur d'Impulsion.

Plongeons ensemble pour comprendre cette magie de l'ingénierie.

Bienvenue au Musée de l'Électronique

Pour bien comprendre la différence entre ces deux approches, faisons un tour dans notre célèbre Musée de l'Électronique. Rappelez-vous nos règles d'or :

• Le Courant (I) : C'est le nombre de visiteurs, la foule qui se déplace dans les couloirs.
• La Tension (V) : C'est l'enthousiasme, la pression de cette foule.
• La Résistance (R) : C'est une porte plus ou moins étroite qui limite le passage.

Imaginons que la grande Salle des Peintures (notre LED) soit trop éblouissante. Vous, le directeur du musée, souhaitez diviser par deux le nombre de visiteurs (les électrons) qui entrent dans cette salle pour y réduire l'agitation lumineuse.

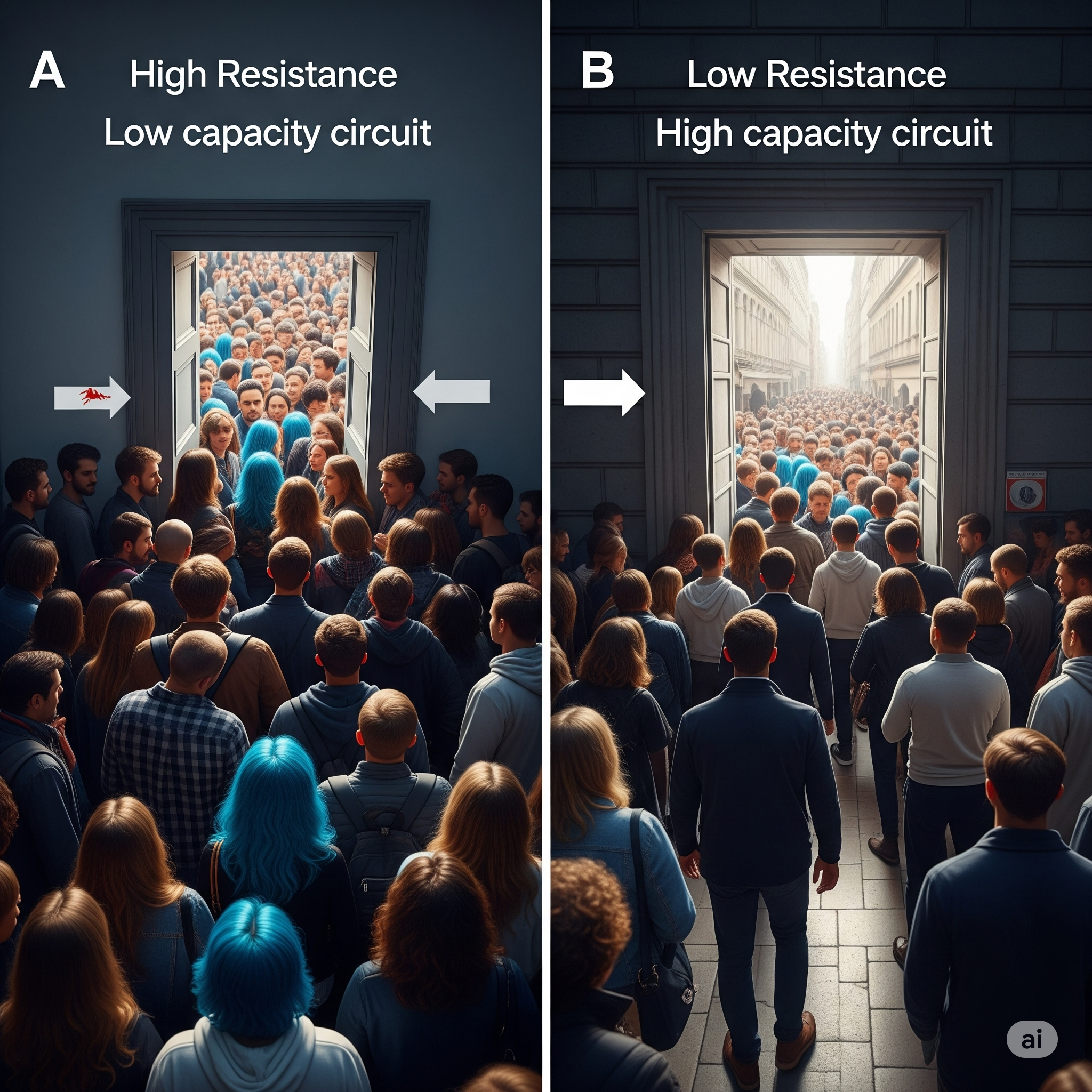

La mauvaise méthode : La porte entrebâillée (La Résistance)

Votre première idée est d'utiliser une résistance. Concrètement, vous fermez la lourde porte d'entrée de la salle à moitié.

Que se passe-t-il ? La foule immense, toujours aussi enthousiaste, s'écrase contre l'entrebâillement. Les visiteurs poussent, s'énervent, se compressent et se mettent à transpirer à grosses gouttes. Cette "sueur collective", c'est la chaleur ! En électronique, on appelle cela l'effet Joule. Votre carte chauffe, l'énergie est gaspillée dans les murs du musée, et la batterie de votre système IoT se vide à vue d'œil.

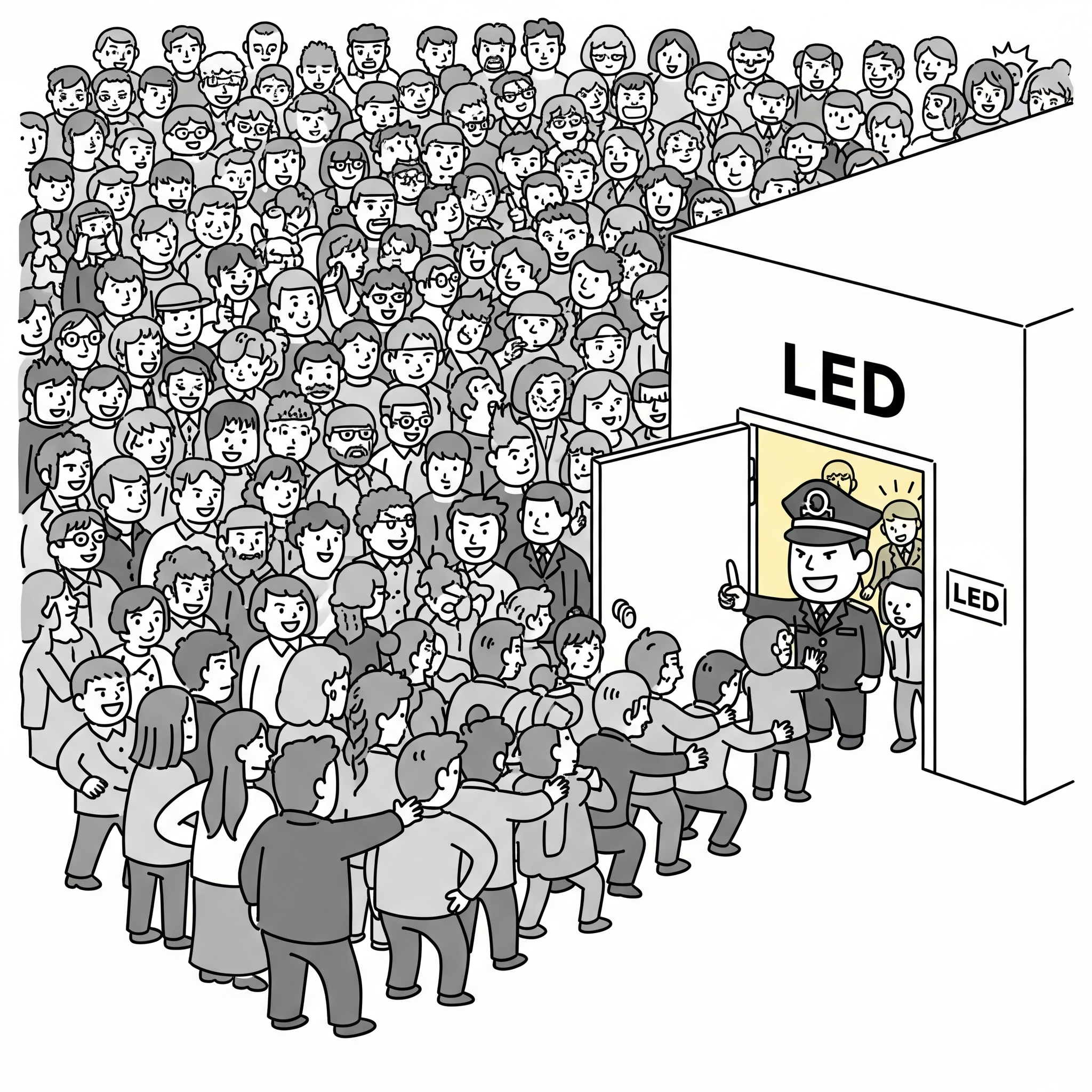

La méthode PWM : Le gardien hyperactif (Le hachage)

Faisons appel à une technique plus intelligente. Au lieu de bloquer physiquement la porte avec une résistance, vous postez un gardien à l'entrée (votre microcontrôleur).

La consigne du gardien est simple : il laisse la porte grande ouverte, mais il l'ouvre et la ferme complètement, à une vitesse absolument fulgurante (par exemple, 1 000 fois par seconde !).

La porte est grande ouverte 50% du temps, et totalement fermée 50% du temps.

Le résultat ? La foule passe par petits paquets extrêmement fluides. Puisqu'il n'y a pas d'entrebâillement, il n'y a plus aucun écrasement. Personne ne s'énerve, personne ne transpire. Les visiteurs entrent sans résistance, mais en nombre réduit sur la durée. L'efficacité énergétique de votre musée frôle les 100%.

L'Explication Technique : L'art du hachage temporel

Dans le monde réel de la conception de produits électroniques, le gardien est un composant intelligent, souvent un microcontrôleur. Ce dernier hache l'alimentation de la LED en générant un signal carré.

Pour calculer ce que l'on appelle le Rapport Cyclique (la proportion de temps où la porte est ouverte), nous utilisons la formule suivante :
Rapport Cyclique(%)=(tON​)/(tOFF+​tON​​)×100

Où :

    tON​ est le temps où le signal est à l'état haut (porte ouverte).

    tOFF​ est le temps où le signal est à l'état bas (porte fermée).

Si tON​ est égal à tOFF​, vous avez un rapport cyclique de 50%. En réalité, votre LED ne brille pas à moitié : elle clignote violemment entre 100% allumée et 100% éteinte, mille fois par seconde (1 kHz).

Pourquoi ne voyez-vous pas le clignotement ?

C'est ici qu'intervient la biologie humaine. L'ingénierie moderne ne se contente pas de jouer avec les électrons ; elle exploite les failles de nos propres capteurs.

Si la LED clignote, pourquoi la voyez-vous éclairer de manière parfaitement continue et tamisée ? La réponse tient en deux mots : la persistance rétinienne.

Votre œil (et le cerveau qui traite l'image) est un système visuel relativement lent. Il est incapable de capter un clignotement au-delà d'une certaine fréquence (généralement au-dessus de 50 à 60 Hz). Votre œil fait donc une moyenne mathématique de ce qu'il perçoit. 100% de lumière pendant la moitié du temps + 0% de lumière l'autre moitié = une perception parfaite de 50% de luminosité.

Comparatif : Résistance Classique vs PWM

Pour résumer l'impact sur vos conceptions de cartes électroniques, voici une comparaison directe :

Conclusion : L'ingénierie moderne à son apogée

Réduire la luminosité d'une LED avec le PWM est l'exemple parfait de l'élégance en conception électronique. L'ingénierie moderne ne gaspille pas l'énergie en la bloquant de force. Elle préfère jouer avec la notion de temps, la fluidité du courant, et la biologie humaine pour obtenir le résultat parfait.

Une technique indispensable pour préserver la durée de vie de vos batteries, garantir la fiabilité de vos cartes, et offrir une expérience utilisateur optimale.

Et vous ?
Avez-vous déjà filmé une LED de veille (ou les phares d'une voiture moderne) au ralenti avec votre smartphone pour découvrir qu'elle clignotait frénétiquement en PWM ? Ou peut-être avez-vous un projet actuel qui aurait bien besoin d'un coup d'optimisation thermique ?

Racontez-moi vos expériences en commentaire ou contactez-moi directement. En tant que concepteur de produits électroniques basé à Aix-en-Provence, je serais ravi d'échanger sur vos défis d'ingénierie !

Le Dilemme du Concepteur à 0,50€

Pourquoi payer un composant supplémentaire de 0,50€ alors que votre microcontrôleur possède déjà cette fonction intégrée et 100% gratuite ?

C’est une question que tout concepteur se pose un jour. Beaucoup choisissent d'utiliser l'horloge interne de leur puce pour économiser quelques centimes sur la nomenclature (BOM) et gagner un peu de place sur le circuit imprimé. Sur un bureau de laboratoire, climatisé à 22°C, tout marche à la perfection. Le produit passe les tests initiaux haut la main.

Puis, le produit est déployé sur le terrain. Il se retrouve à l'extérieur, en plein soleil, ou dans une armoire industrielle surchauffée. Et là, le cauchemar commence : les communications USB plantent sans raison, les capteurs crachent des valeurs absurdes, les trames UART deviennent illisibles, et le système s'effondre de manière aléatoire.

Le Piège Invisible de la Dérive d'Horloge (Clock Drift)

Ce que vous observez n'est pas un bug logiciel, mais une défaillance physique silencieuse : la dérive d'horloge (Clock Drift).

Un processeur ne fait absolument rien au hasard : il avance à chaque "tic" de son horloge. Chaque ligne de code, chaque transfert de bit, chaque calcul mathématique est synchronisé sur ce battement de cœur. Si ce "tic" devient irrégulier, même d'une fraction de microseconde, c'est tout le fonctionnement interne de la carte qui déraille.

Pour comprendre l'ampleur des dégâts, faisons un tour dans notre célèbre musée

Bienvenue au Musée de l'Électronique : La Chorégraphie des Portes

Rappelez-vous les règles de notre musée : notre Courant (I) est une immense foule de visiteurs avides de culture, et la Tension (V) représente leur niveau d'enthousiasme.

Votre processeur est un bâtiment gigantesque, composé de dizaines de salles d'exposition en enfilade. Pour que la visite soit fluide et que l'information circule à toute vitesse, la foule doit passer d'une salle à l'autre sans jamais s'arrêter. Pour gérer ce flux massif, chaque salle est séparée par des portes automatiques redoutables.

La règle d'or ? Ces portes doivent toutes s'ouvrir très exactement en même temps, à la nanoseconde près, à chaque "tic" de l'horloge du musée.

L'Horloge Interne : Le Gardien Capricieux

L'horloge interne de votre microcontrôleur est comme un vieux gardien avec un minuteur mécanique à ressort. C'est un système basique. Il fait le travail, mais il est terriblement sensible à la météo.

S'il commence à faire très chaud dans les galeries du musée (la température de votre carte monte), les ressorts de son minuteur se dilatent. Le gardien perd son rythme. Il tape dans ses mains un peu trop tôt, ou un peu trop tard.

Résultat : Le gardien annonce le "tic". La porte de la salle A s'ouvre. La foule de visiteurs (le Courant), poussée par son enthousiasme (la Tension), s'élance à pleine vitesse vers la salle suivante... mais la porte de la salle B a une fraction de seconde de retard. Elle reste fermée. La foule s'écrase violemment contre le mur de verre. Les visiteurs s'accumulent, se piétinent dans le couloir, le flux est rompu.

En électronique, cette collision frontale signifie que vos bits de données (0 et 1) se percutent et se chevauchent lors d'une transmission série. Votre message est définitivement corrompu.

Le Quartz Externe : Le Métronome Suisse

Placer un Quartz externe (Crystal) sur votre carte, c'est confier le tempo à un métronome physique implacable. Qu'il fasse -20°C en plein hiver ou +80°C en plein soleil d'été, le mécanisme ne bronche pas.

À chaque "tic", 100% des portes automatiques du musée s'ouvrent à l'unisson. La foule traverse le bâtiment de part en part dans une chorégraphie et une fluidité parfaites, glissant d'une salle à l'autre sans jamais heurter un obstacle. Vos données arrivent intactes.

L'Application Technique : Comment Bien Choisir Son Horloge ?

Maintenant que nous avons vu le désastre que peut causer un mauvais chef d'orchestre, comment sélectionner le bon composant pour votre carte ? L'horloge interne d'un microcontrôleur est généralement un oscillateur RC (Résistance-Condensateur). Ses propriétés physiques varient inévitablement avec la température et la tension d'alimentation. Sa fréquence "glisse".

Pour fiabiliser votre système, deux grandes options externes s'offrent à vous : le Cristal (Quartz) ou l'Oscillateur. Et pour les départager, il faut savoir lire une caractéristique cruciale : le PPM.

Décrypter la Précision : La notion de PPM

Dans les fiches techniques (datasheets), la stabilité d'une horloge s'exprime en PPM (Parts Per Million).
Pour faire simple, si votre horloge a une tolérance de 10 PPM, cela signifie que sur 1 million de "tics" d'horloge, elle a le droit de se tromper au maximum 10 fois (en avance ou en retard).

• L'horloge interne (RC) tourne souvent autour de 10 000 à 50 000 PPM (1 à 5% d'erreur). Sur un bus USB ou CAN, c'est l'accident de circulation assuré.
• Un Quartz standard offre une précision de 10 à 30 PPM. C'est amplement suffisant pour l'écrasante majorité des applications (UART rapide, USB, Bluetooth).
• Une Horloge Temps Réel (RTC) de haute précision (TCXO) descend sous les 2 PPM. Indispensable si votre appareil doit se réveiller exactement à la même heure pendant 5 ans sans dériver de plus de quelques secondes par an.

Le Match : Crystal vs Oscillateur

Comment choisir la bonne catégorie de composant ? Retournons une dernière fois à l'accueil de notre musée.

1. Le Crystal (Quartz) : Le composant passif

Le Crystal utilise la piézoélectricité : c'est la vibration mécanique naturelle d'un minuscule morceau de quartz lorsqu'on lui applique une tension.

• Dans le musée : C'est un magnifique diapason en argent massif. Mais attention, le diapason ne fait pas de bruit tout seul. Le microcontrôleur doit fournir l'énergie et intégrer un circuit spécial pour l'entretenir.
• Avantages : Très peu cher (quelques centimes), excellente précision (10-30 PPM), consomme peu.
• Inconvénients : Nécessite d'ajouter deux condensateurs (notre fameux sas d'attente pour stabiliser le lancement) et le tracé des pistes sur le circuit imprimé doit être parfait pour éviter le bruit parasite.

2. L'Oscillateur (MEMS ou Quartz Actif) : Le composant tout-en-un

Contrairement au simple crystal, un oscillateur est un circuit intégré complet. Il contient le quartz (ou un résonateur silicium MEMS) et l'électronique nécessaire pour le faire vibrer et sortir un signal carré parfait.

• Dans le musée : C'est un chef d'orchestre professionnel engagé avec son propre système de sonorisation. Il arrive, se branche, et diffuse instantanément le tempo parfait dans tous les haut-parleurs du musée.
• Avantages : Prêt à l'emploi (aucun condensateur à ajouter), signal ultra-propre, très résistant aux vibrations mécaniques (surtout les MEMS), insensible aux erreurs de routage complexes.
• Inconvénients : Plus cher (souvent > 1€), et consomme sa propre énergie en permanence.

En Résumé : Ne Sacrifiez Pas Votre Fiabilité

L'horloge interne donne une vague idée du temps. Le quartz ou l'oscillateur externe garantissent une précision industrielle.

Si votre carte se contente de faire clignoter des LEDs ou de lire un bouton-poussoir, l'horloge interne sera votre meilleure alliée économique. Mais dès que vous commencez à dialoguer avec le monde extérieur via des protocoles de communication précis (USB, Ethernet, CAN, UART rapide) ou que votre carte subit des variations de température, l'ajout d'une source d'horloge externe n'est pas un luxe, c'est une nécessité absolue.

Ne sacrifiez pas la stabilité de l'ensemble de votre système électronique sur le terrain pour économiser 50 centimes à la conception.

Votre produit IoT souffre de plantages aléatoires, de redémarrages intempestifs ou de pertes de communication sur le terrain ?

Arrêtons de chercher pendant des mois des bugs dans le code logiciel, et fiabilisons ensemble votre matériel dès sa conception. En tant que bureau d'études basé à Aix-en-Provence, je vous accompagne de l'architecture initiale jusqu'à l'industrialisation.

Découvrez mon expertise et concevons des produits qui durent :
🔗 www.designforu.fr

Le scénario d'un désastre ordinaire :
Vos 500 superbes cartes électroniques viennent d'être livrées dans leurs bacs antistatiques, bleues et rutilantes. En parallèle, vos 500 coques en plastique sur-mesure viennent de sortir des presses de l'usine d'injection, lisses et parfaites. Vous réunissez l'équipe, vous prenez une carte, vous tentez de l'insérer dans le boîtier... et un infime grincement brise le silence. Le couvercle refuse de se fermer. Il manque un malheureux millimètre. Félicitations, vous venez de transformer 15 000 € d'outillage en acier et des semaines de travail en un magnifique tas de déchets plastiques inutilisables.

Pour un fondateur de startup ou un chef de projet hardware, ce moment est le pire des cauchemars. On l'appelle familièrement le "Crash de l’Axe Z". C'est la conséquence directe et impitoyable d'un mal moderne qui ronge le développement de produits physiques : le travail en silos.

Trop souvent, par souci d'économie apparente ou par habitude organisationnelle, la conception d'un objet connecté est découpée de manière chirurgicale. On engage un ingénieur freelance talentueux pour concevoir l'électronique dans son coin, et une excellente agence de design industriel pour dessiner le boîtier de l'autre. Chacun brille dans sa discipline. Chacun utilise ses propres outils logiciels de pointe. Mais au milieu de cette partition parfaite, personne ne joue le rôle de chef d'orchestre. Personne ne valide la rencontre physique des deux mondes.

L'Illusion du Plan en Deux Dimensions

Pourquoi ce piège est-il si fréquent ? Parce que pendant des décennies, la conception de cartes électroniques (le PCB - Printed Circuit Board) a été traitée comme une discipline purement plane, bidimensionnelle. L'électronicien positionne des composants sur une surface X et Y, trace des pistes de cuivre pour relier les puces, et vérifie la validité électrique de son schéma.

Le problème, c'est que la réalité physique se moque des abstractions en 2D. La réalité possède une hauteur, des volumes, des contraintes de déformation et des exigences d'assemblage. Un port USB légèrement désaxé pour s'aligner avec une contrainte de routage, un condensateur choisi à la hâte chez un fournisseur alternatif parce que le composant initial était en rupture de stock, ou une simple vis de fixation dont la tête empiète sur une piste... et c'est l'ensemble de l'édifice qui s'effondre.

L'Analogie du Musée : Le Tableau de Maître et le Plafond Courbé

Pour comprendre la physique de ce phénomène, entrons ensemble dans notre musée imaginaire. Imaginez que vous êtes le directeur d'un tout nouvel espace culturel à Aix-en-Provence. Pour concevoir le bâtiment, vous engagez un architecte de renom mondial. Celui-ci, inspiré par la lumière de la région, dessine une nef spectaculaire avec un plafond en voûte, une courbure d'une élégance rare. Il réalise ses plans à la perfection.

De son côté, votre conservateur d'art, passionné et pointu, déniche une œuvre monumentale lors d'une vente aux enchères : une toile de maître rectangulaire mesurant très exactement 4 mètres de haut. Heureux de sa trouvaille, il valide l'achat. Il a fait son travail à la perfection.

Le jour de l'inauguration, les ouvriers déballent la toile au centre de la galerie. La Tension (V) est à son comble : l'enthousiasme des investisseurs et du public est palpable, une véritable ébullition électrique. Le Courant (I), c'est-à-dire le flux des manutentionnaires et des premiers visiteurs, commence à s'activer pour dresser le chef-d'œuvre contre le mur.

Et là, c'est le drame. Le coin supérieur droit du cadre rectangulaire vient buter violemment contre la courbure du plafond en béton. Physiquement, ça ne passe pas. Le conservateur a mesuré la hauteur au centre, mais l'architecte a réduit l'espace sur les côtés. Personne n'avait superposé les plans en trois dimensions. Pour faire entrer la toile, vous n'avez désormais que deux choix dramatiques : découper les bords d'un tableau inestimable, ou sortir les marteaux-piqueurs pour détruire le toit du musée.

Dans cette analogie, le tableau représente la carte électronique et ses composants en relief, tandis que le plafond courbé incarne le design extérieur du produit et ses contraintes esthétiques. Si les deux équipes travaillent sans calquer leurs géométries en temps réel, le point de friction est inévitable.

L'Anatomie d'une Collision : Où se cachent les millimètres perdus ?

En analysant les projets qui échouent lors de la phase de prototypage industriel, on se rend compte que les causes du crash de l'Axe Z sont presque toujours les mêmes. Elles se divisent en trois grandes catégories techniques.

1. Les Variations dimensionnelles des composants passifs

Dans l'univers de l'électronique, la taille d'une puce en silicium est rigoureusement stable. En revanche, celle des composants de stockage d'énergie est beaucoup plus fluctuante. Prenons le cas du Condensateur (C). Dans notre musée, le condensateur agit comme un sas de régulation ou une antichambre : il accueille le flux des visiteurs (le courant) lorsque l'agitation (la tension) grimpe brusquement, puis les relâche au calme pour éviter les bousculades.

Pour accomplir cette tâche de lissage des perturbations, un condensateur électrolytique a besoin de volume physique. Or, d'un fabricant à un autre, pour une même valeur de capacité électrique (ex: 470 µF), la hauteur du cylindre peut varier de 8 à 11 millimètres. Si l'ingénieur change de référence en cours de route pour sécuriser ses approvisionnements sans avertir le designer mécanique, la "petite antichambre" vient s'écraser contre le boîtier.

Il en va de même pour l'Inductance (L), que l'on peut imaginer dans notre musée comme un long couloir thématique bordé de sculptures. La foule y prend un élan considérable. Une fois lancés dans ce couloir, les visiteurs détestent s'arrêter net ; si l'on ferme brusquement la porte de sortie, l'énergie accumulée crée un mouvement de foule phénoménal (une surtension inductive). Ces bobinages de cuivre, indispensables pour filtrer l'énergie, sont de véritables colosses physiques sur une carte. Leur hauteur sous plafond doit être verrouillée dès les premières heures de la conception.

2. Les Zones d'Ombre des Connecteurs et l'Épaisseur des Câbles

Un connecteur (USB-C, Jack, bornier à vis) ne s'arrête pas à sa limite plastique visible sur le circuit imprimé. Il implique une cinématique. Quel est l'angle d'insertion de la prise mâle extérieure ? Quelle est l'épaisseur de la gaine en surmoulage du câble que l'utilisateur va brancher ?

J'ai personnellement vu un projet de domotique retardé de quatre mois parce que si la prise USB s'insérait bien dans la fente du boîtier, l'épaisseur du plastique entourant la prise mâle empêchait d'enfoncer le connecteur jusqu'au clic final. Le produit était impossible à recharger. L'ingénieur avait conçu la carte en se basant sur le composant brut, sans jamais simuler le geste de l'utilisateur final en environnement clos.

3. Les Éléments Structurels Invisibles : Nervures et Puits de Vis

Un boîtier en plastique injecté n'est pas une simple boîte vide aux parois lisses. Pour résister aux chutes, aux torsions et aux contraintes mécaniques du quotidien, le designer industriel ajoute des éléments internes :

•     Les nervures de renfort : De fines cloisons de plastique qui solidifient les parois.
•     Les puits de vis : Des cylindres verticaux destinés à recevoir les vis de fermeture du produit.
•     Les bossages : Des ergots de centrage pour maintenir le PCB en place.

Si ces structures mécaniques indispensables croisent la trajectoire d'un composant électronique ou, pire encore, viennent se presser contre des pistes de cuivre conductrices, le produit court à la catastrophe : court-circuit immédiat, écrasement de composants ou déformation esthétique de la coque extérieure (phénomène de retassure).

La Solution : Le Co-Design ECAD / MCAD

Pour éradiquer définitivement le risque de collision et garantir qu'un produit passera de l'écran à l'usine sans encombre, il existe une méthodologie industrielle rigoureuse : le co-design ECAD/MCAD (Electronic Computer-Aided Design / Mechanical Computer-Aided Design).

Cette approche brise définitivement les barrières de communication entre les logiciels. Elle repose sur trois piliers fondamentaux :

•     Modélisation 3D Totale : Chaque résistance, chaque connecteur et chaque puce possède son jumeau numérique exact au format STEP, intégrant les tolérances maximales des fabricants. (Bénéfice : Zéro approximation)
•     Passerelles Dynamiques : Utilisation de protocoles d'échange (comme IDX) permettant de pousser les modifications de la carte vers le boîtier mécanique en un clic. (Bénéfice : Synchronisation continue)
•     Analyse des Tolérances : Calcul mathématique de l'empilement des incertitudes de fabrication (jeu de l'injection plastique + tolérance de placement des composants). (Bénéfice : Sécurité industrielle)

Grâce à cette synchronisation, l'électronique et la mécanique cessent d'être deux étapes successives du projet pour devenir une seule et même entité en mouvement. Si le designer doit réduire l'épaisseur du produit pour des raisons d'ergonomie, l'électronicien voit instantanément la hauteur disponible diminuer sur son écran et peut déplacer les composants volumineux (nos fameux sas d'attente et longs couloirs d'œuvres d'art) vers des zones plus sûres.

L'électronique et la mécanique ne sont pas deux étapes successives. C'est une seule et même danse.

Ne laissez pas un composant gâcher votre lancement

Le développement d'un produit hardware est une aventure formidable mais exigeante. Chaque erreur géométrique se paie au prix fort, en milliers d'euros et en mois de retard sur le marché. C'est précisément pour cette raison que chez Design For U, je refuse la vision segmentée de l'ingénierie. Je n'accepte pas de "juste dessiner une carte dans mon coin".

En tant que votre partenaire technique, je prends en charge la responsabilité globale de votre intégration électromécanique. Chaque projet fait l'objet d'un co-design complet : modélisation 3D exhaustive, simulation d'assemblage virtuel, gestion rigoureuse des tolérances et validation des interfaces physiques. Nous sécurisons ensemble votre chaîne de valeur avant même que le premier bloc d'acier de vos moules d'injection ne soit usiné.

Ne laissez pas un composant à 10 centimes détruire un moule d'injection à 15 000 €. Arrêtez d'espérer que "ça finira bien par rentrer".

Vous avez un projet d'objet connecté ou de produit électronique en cours de développement ? Sécurisons la mécanique et l'électronique de votre produit en même temps. Venez en discuter autour d'un café à Aix-en-Provence ou planifions une revue 3D de votre design actuel !

www.designforu.fr

L'illusion du supermarché électronique

Beaucoup de porteurs de projets, de directeurs techniques issus du logiciel ou d'entrepreneurs enthousiastes
abordent le design matériel avec une approche naïve. Ils s'imaginent que concevoir une carte électronique
s'apparente à faire des courses au supermarché : on consulte un catalogue en ligne, on sélectionne les puces
qui possèdent les plus belles fiches techniques, on les glisse dans son panier virtuel, et on passe à la caisse.
Malheureusement, l'industrie des semi-conducteurs ne fonctionne pas ainsi. C'est un marché hautement
volatil, soumis à des cycles de production complexes, des tensions géopolitiques et des stratégies
d'obsolescence programmée par les fabricants eux-mêmes. La dure réalité est la suivante : un composant
qui coûte 0,10 € et qui est disponible par millions aujourd'hui peut s'évaporer du marché demain
matin, bloquant irrémédiablement la livraison d'un produit fini vendu à 500 € ou plus. Si votre architecture
électronique a été dessinée autour de cette référence unique sans issue de secours... l'aventure s'arrête net.
Vous devez tout jeter et recommencer.
En tant que concepteur de produits électroniques basé à Aix-en-Provence, j'ai vu des startups prometteuses
devoir réinjecter des dizaines de milliers d'euros de budget de Recherche & Développement (R&D) et perdre
un "Time-to-Market" précieux pour redessiner leur produit en catastrophe. Tout cela parce qu'un simple
régulateur de tension linéaire ou une puce d'interface à bas coût n'était plus fabricable.

L'analogie du Musée : La Colonne de Marbre Bleu

Pour comprendre la physique de ce piège industriel, changeons de perspective et franchissons les
portes d'un grand musée en cours de construction. Imaginez que vous êtes l'architecte en chef de ce
bâtiment d'exception.
Pour soutenir le toit magistral de l'entrée principale, là où toute la foule des visiteurs va s'engouffrer,
vous imaginez un design audacieux. Vous dessinez des plans extrêmement précis qui exigent un pilier
central taillé dans un marbre bleu d'une rareté absolue, extrait d'une seule et unique carrière sur la
planète. Le bâtiment s'élève, les fondations sont coulées au millimètre près pour épouser la base de
ce pilier unique.
Soudain, à quelques semaines de l'inauguration, la carrière de marbre bleu ferme définitivement ses
portes suite à un effondrement souterrain.
Que faites-vous ? Vous ne pouvez pas simplement aller au magasin de bricolage du coin pour acheter
un pilier en granit standard. Ce pilier de remplacement n'aura pas la même hauteur, pas le même
diamètre, pas les mêmes tolérances de charge, et surtout, les fondations en béton que vous avez
coulées ne sont absolument pas prévues pour l'accueillir. La seule solution est dramatique : vous
devez démolir l'entrée du musée, réembaucher des ingénieurs structurels pour refaire les plans de
l'architecte, recouler les fondations et commander un nouveau matériau. Vous avez perdu un temps
colossal et des fonds colossaux.

De la colonne de marbre à l'empreinte du circuit imprimé

En ingénierie électronique, l'histoire se répète de manière identique. Ce que l'architecte appelle des
"fondations", le concepteur électronique l'appelle l'empreinte (ou le footprint) sur le circuit imprimé (PCB).
Chaque puce électronique possède une géométrie physique tridimensionnelle unique : un nombre de broches
(pattes) bien précis, un espacement minimal entre elles (le pitch), et des dimensions de boîtier standardisées
ou propriétaires (QFN, BGA, SOIC, TSSOP). Lorsque le routeur dessine les pistes de cuivre sur la carte, il
fige ces fondations. Si la puce sélectionnée vient à manquer, vous ne pouvez pas simplement la remplacer
par une puce concurrente aux fonctionnalités similaires si son boîtier ou son assignation de broches (pinout)
diffère ne serait-ce que de 0,5 millimètre. L'empreinte ne correspondra pas, les soudures seront impossibles,
et votre circuit imprimé nu devient un vulgaire morceau de plastique inutilisable destiné à la benne.

Le vrai problème : L'erreur de focus de l'ingénieur

Face à une crise d'approvisionnement, la tentation est grande de blâmer les crises macroéconomiques, les
usines asiatiques ou les distributeurs de composants. C'est une erreur de diagnostic. Les pénuries et
l'obsolescence ne sont pas des accidents de parcours imprévisibles ; ce sont des données fixes et
permanentes du marché de l'électronique mondiale.
Le véritable problème réside dans la méthode de conception. Trop souvent, le donneur d'ordre laisse un
ingénieur concevoir une carte en se focalisant uniquement sur la performance technique pure ou sur ses
préférences personnelles, sans jamais vérifier la viabilité commerciale des pièces. Un bon ingénieur concevra
un produit qui fonctionne à la perfection sur son banc d'essai. Un ingénieur industriel d'expérience concevra
un produit qui peut être fabriqué, assemblé et livré à grande échelle sur les dix prochaines années.

La révolution méthodologique : Du DFM au DFA

Pour survivre dans l'industrie matérielle moderne, il est indispensable de faire évoluer sa culture technique et
de passer d'une vision centrée sur la fabrication à une vision centrée sur la résilience de l'approvisionnement.

Le Design for Availability (DFA) impose une règle d'or universelle : on ne conçoit pas un produit uniquement
avec les composants que l'on aime ou qui sont les moins chers au jour J. On le conçoit en intégrant, dès la
première ligne de schéma, la cartographie des risques logistiques.

Comment appliquer concrètement le DFA sur votre produit ?

Sécuriser sa chaîne d'approvisionnement ne relève pas de la magie, mais d'une discipline méthodologique
stricte découpée en quatre piliers opérationnels :

1. Le multi-sourcing systématique

Pour chaque composant passif (résistances, condensateurs) et pour les composants discrets standards
(diodes, transistors), assurez-vous d'identifier au moins deux ou trois fabricants alternatifs (ex: Murata,
Samsung, Yageo) possédant des caractéristiques électriques et des dimensions rigoureusement identiques.
Ces équivalences doivent être inscrites noir sur blanc dans votre Nomenclature Officielle.

2. Le routage à double empreinte (Dual-Footprint)

Pour les composants plus complexes mais hautement exposés aux risques, comme les régulateurs de
tension ou les puces de communication, l'astuce du designer consiste à dessiner une "double empreinte"
imbriquée sur le circuit imprimé. Par exemple, vous pouvez superposer les pastilles de cuivre d'un boîtier
SOIC-8 et d'un boîtier DFN-8. Si le marché subit une pénurie sur le format SOIC, votre usine de
d'assemblage pourra implanter la version DFN alternative sur la même carte sans modifier une seule ligne du
circuit.

3. L'analyse du cycle de vie (Life Cycle Status)

Avant de valider définitivement un composant, il est impératif de vérifier son statut auprès du fabricant. Est-il
classé comme "Active" (en pleine production), "NRND" (Not Recommended for New Designs - signal d'alerte
indiquant une fin de vie prochaine), ou pire, "EOL" (End of Life) ? Fuyez les composants en fin de vie, même
s'ils affichent des prix bradés très attractifs pour vos marges initiales.

4. L'évaluation du risque d'interchangeabilité (Pin-to-Pin Compatibility)

Pour le microcontrôleur principal, le cœur pensant de votre système, le risque unique est omniprésent. La
stratégie DFA consiste à sélectionner des familles de processeurs (par exemple chez STMicroelectronics ou
Texas Instruments) qui proposent une compatibilité "broche à broche". Ainsi, si la version dotée de 512 Ko de
mémoire flash est en rupture, vous devez pouvoir la remplacer instantanément par la version dotée de 1 Mo,
sans aucune modification matérielle, moyennant un simple ajustement logicielle

L'arme absolue : L'audit de nomenclature (BOM Assessment)

La phase de Recherche & Développement de votre produit électronique touche à sa fin ? Les fichiers Gerber
de votre carte sont prêts ? Arrêtez tout. Ne donnez pas le feu vert pour le lancement de l'outillage industriel
ou l'achat des matières premières sans avoir réalisé un audit indépendant et rigoureux de votre Nomenclature
(BOM - Bill of Materials).
Cet audit consiste à passer au crible chaque référence de composant à l'aide d'outils de base de données
industrielles croisées pour analyser :

• Le nombre de sources indépendantes disponibles sur le marché mondial.
• Les délais d'approvisionnement réels actuels (lead times) mis à jour en temps réel par les grands
• distributeurs (Arrow, Avnet, Mouser, DigiKey).
• Les prévisions d'obsolescence à 3, 5 et 10 ans en fonction de l'historique du fabricant.

L'existence de "clones" ou d'alternatives fonctionnelles directes en cas de force majeure.
Cet examen approfondi permet de cartographier précisément l'indice de risque global de votre produit et de
remplacer les quelques composants "critiques" identifiés avant qu'ils n'atteignent les lignes d'assemblage
industrielles. C'est l'assurance-vie de votre investissement matériel.

Et vous, votre nomenclature est-elle réellement protégée contre les tempêtes du marché ?

Ne laissez pas un composant à quelques centimes dicter l'avenir de votre entreprise et paralyser vos
ambitions commerciales. Que vous soyez en phase de prototypage avancé ou à la veille de lancer une
série industrielle, un œil expert externe peut sécuriser vos arrières.
Basé à Aix-en-Provence, j'accompagne les startups et les PME industrielles dans l'analyse,
l'optimisation et la sécurisation DFA de leurs architectures électroniques. Rencontrons-nous pour
auditer votre BOM et bâtir un produit véritablement résilient.

Sécuriser mon approvisionnement sur Design
