Comment réduire la luminosité d'une LED de 50% ?

Dompter la lumière sans gaspiller l'énergie

Vous finalisez le design de votre dernière carte électronique, mais un détail vient assombrir le tableau : votre LED d'indication est éblouissante. Réduire sa luminosité de 50 % semble être le défi le plus simple au monde.

Pourtant, le premier réflexe de la majorité des débutants cache un piège redoutable. Vouloir "freiner" l'électricité de manière brutale ne fait qu'une seule chose : transformer votre système en radiateur et vider la batterie de votre objet connecté pour rien.

Dans cet article, nous vous ouvrons les portes de notre célèbre Musée de l'Électronique. Au fil des couloirs, vous découvrirez :

•  L'erreur classique : Pourquoi vouloir bloquer l'enthousiasme de la foule (le courant) à l'aide d'une lourde porte entrebâillée est le meilleur moyen de provoquer une surchauffe.
• Le secret de l'industrie : Une méthode radicalement différente et contre-intuitive qui laisse la porte d'entrée grande ouverte, garantissant une efficacité énergétique frôlant les 100 %.
• La faille biologique : Comment les ingénieurs ne se contentent plus de jouer avec les électrons, mais exploitent une illusion d'optique fascinante pour tromper notre propre cerveau.

Oubliez les composants qui chauffent inutilement. Découvrez cette astuce incontournable pour gérer l'énergie d'une main de maître, partagée directement depuis notre bureau de conception à Aix-en-Provence. Plongez dans l'article pour percer ce mystère matériel, et laissez-vous surprendre par l'ingéniosité de l'électronique moderne.

Vous êtes en pleine conception de votre dernier objet connecté. Le design est épuré, le code est propre, mais un détail vous saute aux yeux : la LED d'indication est beaucoup trop forte. Elle éblouit l'utilisateur dans la pénombre. Il faut absolument réduire sa luminosité de moitié.

Le réflexe naturel d'un débutant ? Mettre un composant qui freine l'électricité (une grosse résistance) pour faire chuter la tension.

Le résultat ? L'énergie bloquée est détruite sous forme de chaleur. Votre système gaspille la précieuse énergie de votre batterie pour rien, et votre carte électronique commence à dangereusement ressembler à un radiateur d'appoint.

Pour contrôler une lumière sans rien gaspiller, l'industrie électronique utilise un secret redoutable qui trompe littéralement notre cerveau : le PWM (Pulse Width Modulation), ou Modulation par Largeur d'Impulsion.

Plongeons ensemble pour comprendre cette magie de l'ingénierie.

Bienvenue au Musée de l'Électronique

Pour bien comprendre la différence entre ces deux approches, faisons un tour dans notre célèbre Musée de l'Électronique. Rappelez-vous nos règles d'or :

• Le Courant (I) : C'est le nombre de visiteurs, la foule qui se déplace dans les couloirs.
• La Tension (V) : C'est l'enthousiasme, la pression de cette foule.
• La Résistance (R) : C'est une porte plus ou moins étroite qui limite le passage.

Imaginons que la grande Salle des Peintures (notre LED) soit trop éblouissante. Vous, le directeur du musée, souhaitez diviser par deux le nombre de visiteurs (les électrons) qui entrent dans cette salle pour y réduire l'agitation lumineuse.

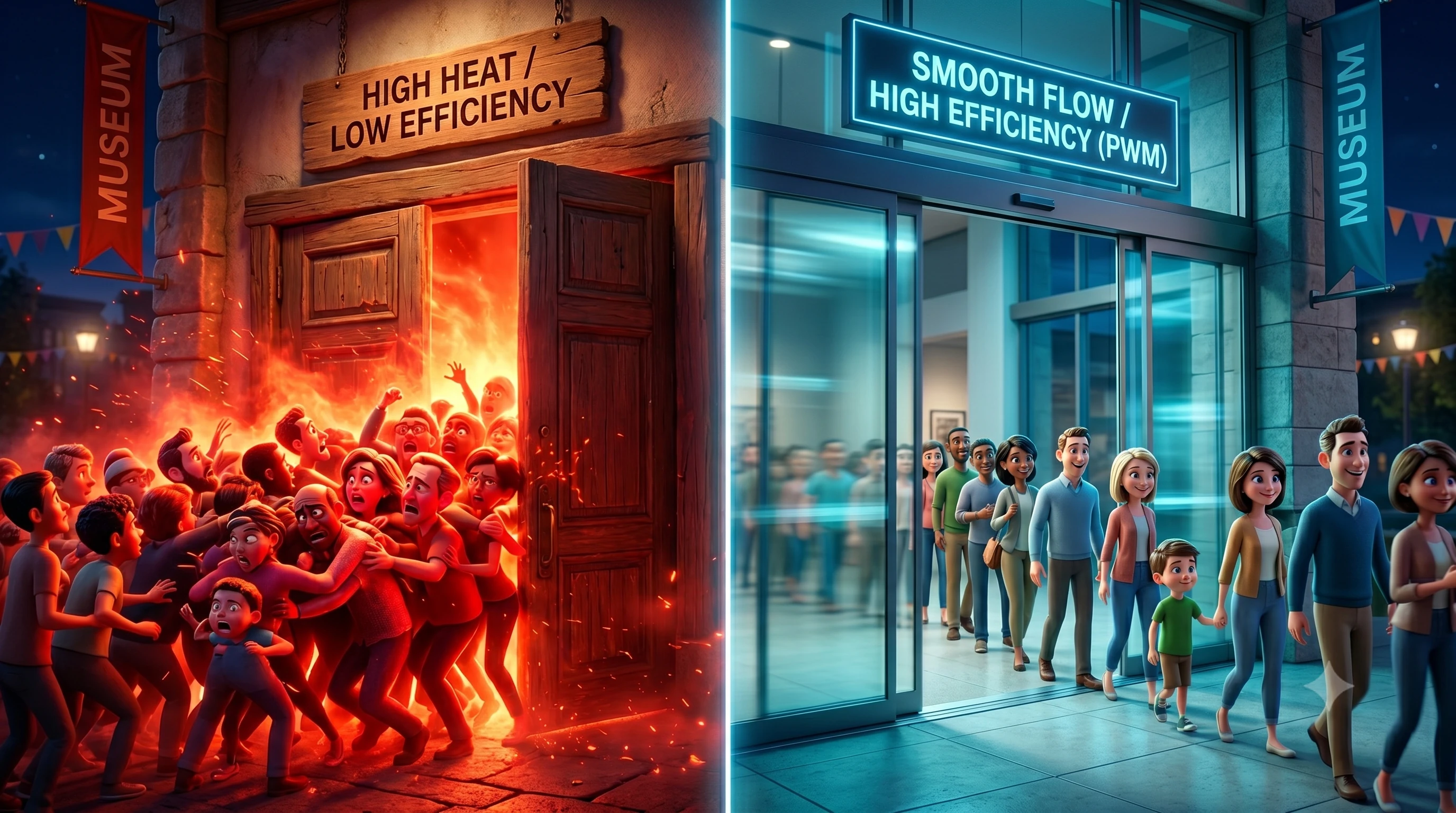

La mauvaise méthode : La porte entrebâillée (La Résistance)

Votre première idée est d'utiliser une résistance. Concrètement, vous fermez la lourde porte d'entrée de la salle à moitié.

Que se passe-t-il ? La foule immense, toujours aussi enthousiaste, s'écrase contre l'entrebâillement. Les visiteurs poussent, s'énervent, se compressent et se mettent à transpirer à grosses gouttes. Cette "sueur collective", c'est la chaleur ! En électronique, on appelle cela l'effet Joule. Votre carte chauffe, l'énergie est gaspillée dans les murs du musée, et la batterie de votre système IoT se vide à vue d'œil.

La méthode PWM : Le gardien hyperactif (Le hachage)

Faisons appel à une technique plus intelligente. Au lieu de bloquer physiquement la porte avec une résistance, vous postez un gardien à l'entrée (votre microcontrôleur).

La consigne du gardien est simple : il laisse la porte grande ouverte, mais il l'ouvre et la ferme complètement, à une vitesse absolument fulgurante (par exemple, 1 000 fois par seconde !).

La porte est grande ouverte 50% du temps, et totalement fermée 50% du temps.

Le résultat ? La foule passe par petits paquets extrêmement fluides. Puisqu'il n'y a pas d'entrebâillement, il n'y a plus aucun écrasement. Personne ne s'énerve, personne ne transpire. Les visiteurs entrent sans résistance, mais en nombre réduit sur la durée. L'efficacité énergétique de votre musée frôle les 100%.

L'Explication Technique : L'art du hachage temporel

Dans le monde réel de la conception de produits électroniques, le gardien est un composant intelligent, souvent un microcontrôleur. Ce dernier hache l'alimentation de la LED en générant un signal carré.

Pour calculer ce que l'on appelle le Rapport Cyclique (la proportion de temps où la porte est ouverte), nous utilisons la formule suivante :
Rapport Cyclique(%)=(tON​)/(tOFF+​tON​​)×100

Où :

    tON​ est le temps où le signal est à l'état haut (porte ouverte).

    tOFF​ est le temps où le signal est à l'état bas (porte fermée).

Si tON​ est égal à tOFF​, vous avez un rapport cyclique de 50%. En réalité, votre LED ne brille pas à moitié : elle clignote violemment entre 100% allumée et 100% éteinte, mille fois par seconde (1 kHz).

Pourquoi ne voyez-vous pas le clignotement ?

C'est ici qu'intervient la biologie humaine. L'ingénierie moderne ne se contente pas de jouer avec les électrons ; elle exploite les failles de nos propres capteurs.

Si la LED clignote, pourquoi la voyez-vous éclairer de manière parfaitement continue et tamisée ? La réponse tient en deux mots : la persistance rétinienne.

Votre œil (et le cerveau qui traite l'image) est un système visuel relativement lent. Il est incapable de capter un clignotement au-delà d'une certaine fréquence (généralement au-dessus de 50 à 60 Hz). Votre œil fait donc une moyenne mathématique de ce qu'il perçoit. 100% de lumière pendant la moitié du temps + 0% de lumière l'autre moitié = une perception parfaite de 50% de luminosité.

Comparatif : Résistance Classique vs PWM

Pour résumer l'impact sur vos conceptions de cartes électroniques, voici une comparaison directe :

Conclusion : L'ingénierie moderne à son apogée

Réduire la luminosité d'une LED avec le PWM est l'exemple parfait de l'élégance en conception électronique. L'ingénierie moderne ne gaspille pas l'énergie en la bloquant de force. Elle préfère jouer avec la notion de temps, la fluidité du courant, et la biologie humaine pour obtenir le résultat parfait.

Une technique indispensable pour préserver la durée de vie de vos batteries, garantir la fiabilité de vos cartes, et offrir une expérience utilisateur optimale.

Et vous ?
Avez-vous déjà filmé une LED de veille (ou les phares d'une voiture moderne) au ralenti avec votre smartphone pour découvrir qu'elle clignotait frénétiquement en PWM ? Ou peut-être avez-vous un projet actuel qui aurait bien besoin d'un coup d'optimisation thermique ?

Racontez-moi vos expériences en commentaire ou contactez-moi directement. En tant que concepteur de produits électroniques basé à Aix-en-Provence, je serais ravi d'échanger sur vos défis d'ingénierie !
