L'Enfer Invisible : Comment la Condensation et les Dendrites Tuent vos Capteurs

Vous contemplez fièrement votre tableau de bord. Le déploiement est un succès total : 500 capteurs intelligents flambant neufs sont installés en extérieur et dans des entrepôts non chauffés. Les données remontent parfaitement, le système est stable. Vous pouvez enfin souffler.

Puis, le premier grand froid hivernal s'installe.

En l'espace de quelques nuits, c'est l'hécatombe. Les alertes s'enchaînent sur votre moniteur : 10 % de votre parc tombe soudainement hors ligne.

Paniqué, vous rapatriez une unité défectueuse en urgence sur votre bureau. Votre première hypothèse est logique : un défaut d'étanchéité. Vous inspectez le boîtier IP67… mais les joints sont parfaits. Il n'a subi aucun choc, aucune fissure. Absolument aucune goutte de pluie n'a pu s'infiltrer depuis l'extérieur.

Pourtant, en dévissant le capot, le constat est glaçant. Votre magnifique carte électronique est morte. Autour des broches de votre microcontrôleur, une étrange mousse blanchâtre, aux reflets métalliques et oxydés, s'est développée comme une toile d'araignée.

Comment un circuit hermétiquement fermé, protégé des intempéries, a-t-il pu s'autodétruire de l'intérieur ? Faut-il blâmer le fabricant du boîtier ? Remettre en cause toute votre architecture mécanique ?

Avant de repenser tout votre design, il faut comprendre le drame physique et silencieux qui s'est joué à huis clos. Pour cela, poussons ensemble les portes de notre Musée de l'Électronique.

Imaginez notre établissement parfait, avec ses couloirs balisés où la foule afflue de manière extrêmement ordonnée. Que se passerait-il si, au beau milieu de la nuit et alors que toutes les portes sont hermétiquement verrouillées, le climat à l'intérieur même du bâtiment devenait soudainement hors de contrôle ?

Suivez le guide, nous allons mener l'enquête sur la scène du crime.

Vous venez de franchir une étape cruciale. Votre équipe a installé 500 capteurs intelligents en extérieur ou dans un entrepôt non chauffé. Les premiers mois sont idylliques, les données remontent parfaitement, le déploiement est un franc succès.

Mais au premier hiver, le cauchemar commence.

10 % de votre parc tombe soudainement en panne. Paniqué, vous rapatriez quelques unités défectueuses et ouvrez les boîtiers. Le joint d'étanchéité est intact, il n'y a eu aucune infiltration de pluie. Pourtant, votre belle carte électronique verte est couverte d'une étrange mousse blanchâtre et oxydée, particulièrement autour des broches de votre microcontrôleur. Le processeur est irrémédiablement mort.

Que s'est-il passé ? Vous venez de faire la rencontre de deux tueurs silencieux de l'électronique embarquée : la condensation interne et les dendrites.

Beaucoup pensent, à tort, que si un boîtier est certifié IP67 et qu'il ne pleut pas directement sur le produit, la carte est en sécurité. C'est oublier une loi de la physique élémentaire.

Plongeons dans les coulisses de ce phénomène pour comprendre comment passer d'un prototype qui "tombe en marche" à un produit industriel ultra-fiable.

L'Analogie : Le Musée de l'Électronique sous la Rosée

Pour bien visualiser le drame qui s'est joué à l'intérieur de votre boîtier, reprenons notre célèbre analogie. Imaginez que votre carte électronique est un vaste et magnifique musée.

Rappelez-vous nos règles d'or :

• Le Courant (I), c'est la foule de visiteurs qui se déplace rigoureusement dans les couloirs balisés (vos pistes en cuivre).
• La Tension (V), c'est le niveau d'enthousiasme, d'agitation ou de pression de cette foule.
• La Résistance (R), ce sont les portes étroites qui calment l'enthousiasme de la foule et régulent son flux.

Votre prototype, testé en laboratoire, est un musée à ciel ouvert... sans aucun toit.

Sur le bureau de l'ingénieur (22°C, air sec et climatisé) : Tout est parfait. La visite se déroule sans accroc. La foule, même très enthousiaste (haute tension), reste sagement sur les chemins pavés. Les portes (résistances) font leur travail, et les sas d'attente (condensateurs) se remplissent et se vident sans encombre.

Sur le terrain (l'hiver arrive, les nuits sont glaciales) : La température chute brutalement. L'air emprisonné dans votre boîtier étanche contient de l'humidité naturelle. Lorsque les parois du boîtier refroidissent, cette humidité atteint son "point de rosée". Soudain, de la pluie se met à tomber directement à l'intérieur de votre musée !

Le sol devient extrêmement glissant. Des flaques d'eau se forment entre les différents couloirs, créant des ponts inattendus.

Que se passe-t-il alors ? La foule (le courant électrique), poussée par son enthousiasme (la tension), arrive à pleine vitesse. En voyant ces flaques reliant des zones normalement séparées, certains visiteurs dérapent hors des sentiers battus. Pire encore, l'eau sur le sol réagit avec les pavés !

Sous l'effet de l'agitation, les visiteurs arrachent littéralement les pierres du chemin (les ions métalliques) pour construire, de manière chaotique, des ponts de fortune au-dessus des flaques. Ces ponts sauvages s'étendent jusqu'à relier le couloir principal directement à la salle des coffres VIP (les broches critiques du processeur).

C'est le chaos absolu. La foule s'engouffre massivement là où elle ne devrait pas. Les portes sont contournées. C'est le court-circuit.

Décryptage Technique : Migration Électrochimique et Dendrites

Quittons le musée un instant pour observer le circuit au microscope. Ce que notre analogie décrit comme des "ponts de fortune construits par la foule", c'est un phénomène physique redoutable appelé Migration Électrochimique (ECM).

En électronique, la moindre micro-goutte de condensation n'est jamais de l'eau pure. Elle se charge instantanément des impuretés résiduelles présentes sur votre circuit (comme les restes de flux de soudure). Cette eau devient alors un excellent conducteur.

Pour que le désastre opère, il faut la réunion fatale de trois éléments :

1. De l'humidité (la condensation due aux cycles thermiques jour/nuit).
2. Un biais de tension (votre carte est sous tension, l'appareil fonctionne).
3. Des ions métalliques et des contaminants (le cuivre de vos pistes, l'étain/plomb ou l'argent de vos soudures).

Sous l'effet du champ électrique (la tension de votre batterie ou alimentation), l'eau se décompose. Les ions métalliques de l'anode se dissolvent et migrent à travers le film d'humidité vers la cathode. Arrivés là, ils se redéposent sous forme de métal solide.

Jour après jour, cycle après cycle, ces dépôts s'accumulent et forment des Dendrites. Ce sont de minuscules structures métalliques en forme de fougère ou de racines d'arbre qui "poussent" littéralement à la surface de la carte. Lorsqu'une branche de cette arborescence métallique touche une piste adjacente, le pont est achevé : le court-circuit devient permanent et votre processeur grille. C'est cette "mousse blanchâtre et oxydée" que vous avez retrouvée dans votre boîtier.

La Solution Industrielle : La Tropicalisation (Conformal Coating)

Heureusement, il existe une parade absolue. Pour empêcher ce massacre, l'ingénieur industriel impose une étape cruciale en fin de ligne de production (PCBA) : la Tropicalisation, plus connue sous le nom de Conformal Coating.

À la fin de l'assemblage, après un nettoyage rigoureux de la carte, on vient vaporiser une fine couche de résine protectrice sur l'ensemble de l'électronique.

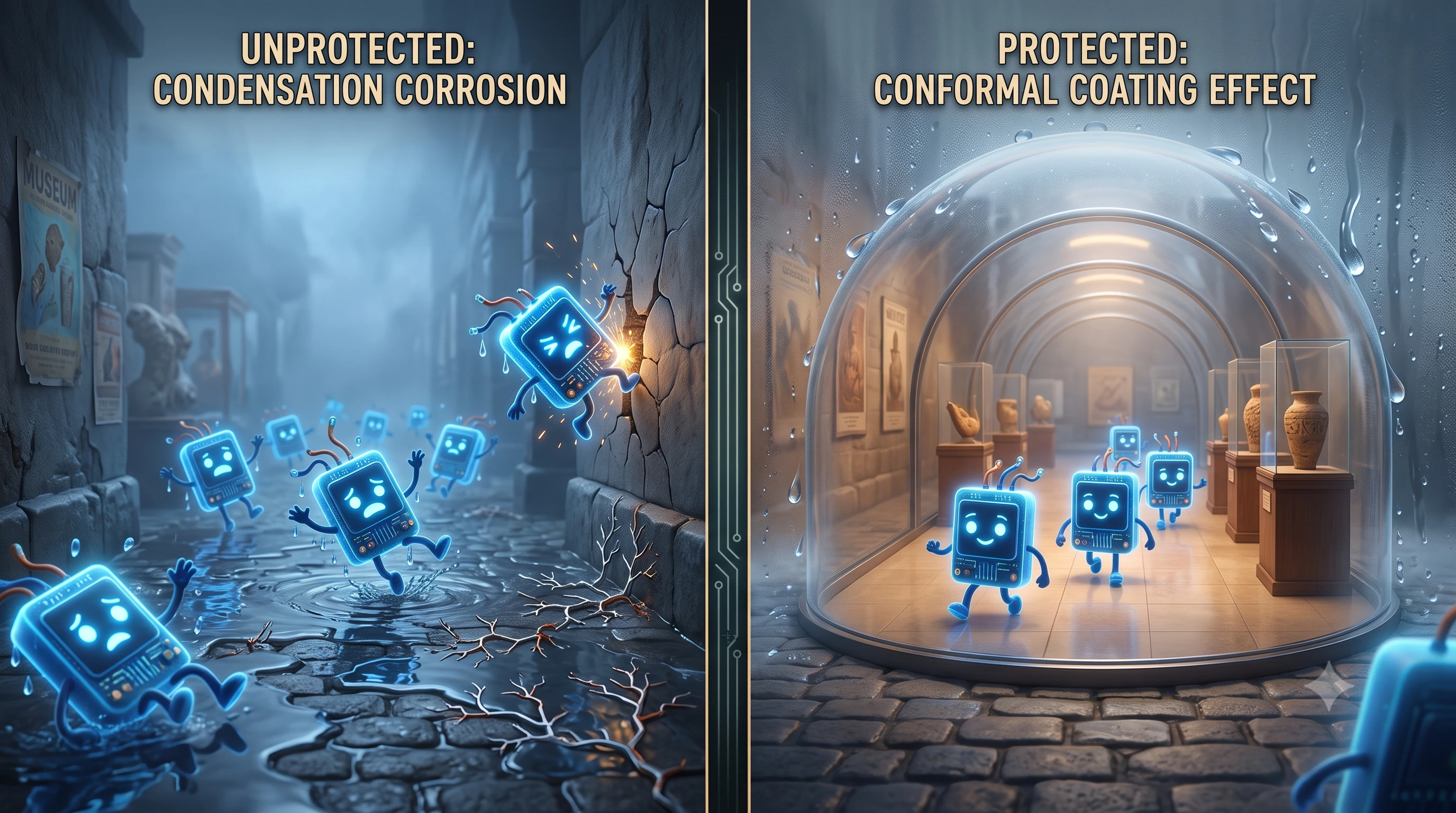

Retournons dans notre musée : la tropicalisation revient à construire un réseau de tunnels en verre totalement étanche au-dessus de tous les chemins balisés du musée.

Désormais, même si l'hiver frappe et que la condensation envahit l'intérieur du boîtier, l'eau perle inoffensivement sur les dômes de verre. Elle ne touche jamais les pavés (le cuivre) ni les visiteurs (le courant). La foule est parfaitement isolée. Les flaques d'eau ne peuvent plus servir de raccourci, et les pierres ne peuvent plus être arrachées pour construire des ponts (les dendrites ne peuvent pas pousser). Le musée reste sécurisé, peu importe le climat ambiant.

Quel "verre" choisir pour votre musée ?

Il existe plusieurs grandes familles de vernis de tropicalisation, chacune avec ses forces :

• Acrylique (AR) : Le plus courant. Facile à appliquer et à retirer (idéal si on doit réparer la carte). Il offre une bonne protection générale contre l'humidité basique.
• Silicone (SR) : Parfait pour les environnements extrêmes. Très flexible, il encaisse les énormes variations de température sans se fissurer (idéal pour l'automobile ou l'extérieur très hostile).
• Polyuréthane (UR) : Une véritable armure. Très résistant à l'humidité, mais surtout aux agressions chimiques (solvants, carburants). En revanche, il est très difficile à retirer en cas de maintenance.

(Note de conception : Attention, on ne vernit pas à l'aveugle ! Les connecteurs, les points de test, ou les capteurs barométriques doivent être masqués avant l'application, au risque de les rendre aveugles ou muets).

En Conclusion

Passer d'une "carte de laboratoire qui marche" à "un produit industriel qui dure", c'est avant tout anticiper l'hostilité du monde réel. Si votre électronique doit quitter le confort d'un bureau chauffé pour affronter la nuit, le froid et les variations de température, elle doit impérativement porter un imperméable.

Omettre la tropicalisation sur un produit IoT extérieur, c'est jouer à la roulette russe avec votre rentabilité et l'image de votre marque.

Vous concevez un objet connecté pour l'extérieur, le monde industriel, ou l'agri-tech ? Ne laissez pas une simple goutte de rosée détruire votre parc de capteurs et ruiner vos efforts. De l'architecture initiale jusqu'aux contraintes de fabrication en usine, il faut concevoir pour la fiabilité.
