L’Intégration Électromécanique ou le Crash de l’Axe Z : Quand 1 Millimètre Coûte 15 000 €

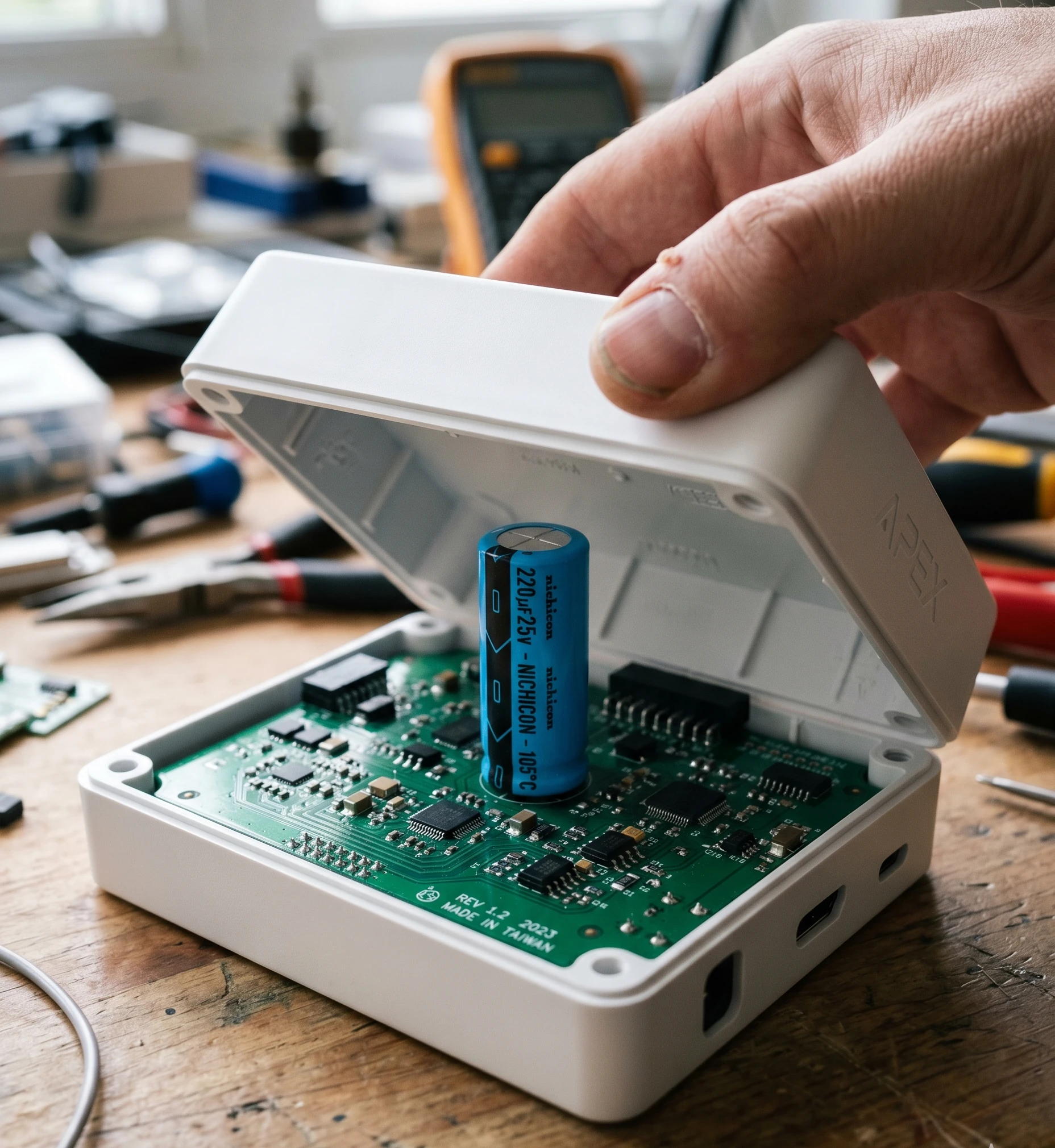

Imaginez la scène. Vos 500 cartes électroniques rutilantes sont prêtes. Vos 500 boîtiers plastiques flambant neufs et sur-mesure sortent tout juste de l'usine d'injection. Vous réunissez votre équipe pour l'assemblage final, vous insérez la carte et... un infime grincement brise le silence. Le couvercle refuse de se fermer pour un malheureux millimètre. En une seconde, ce sont 15 000 € d'outillage qui partent en fumée.

Ce scénario catastrophe, redouté par tous les fondateurs de startups hardware, porte un nom dans le jargon : le "Crash de l'Axe Z".

Dans cet article détaillé (environ 15 minutes de lecture), nous allons explorer les coulisses de ce drame industriel trop fréquent. Pourquoi des équipes brillantes — un électronicien d'un côté, une agence de design industriel de l'autre — finissent-elles par concevoir des produits physiquement impossibles à assembler ?

Pour comprendre ce piège lié au travail en "silos", je vous inviterai à pousser les portes de notre célèbre musée imaginaire. À travers l'histoire d'un architecte ambitieux et d'un conservateur d'art un peu trop confiant, nous découvrirons pourquoi l'illusion de la conception en 2D est le pire ennemi de la réalité physique.

Au programme de cette plongée au cœur de votre produit :

•     L'anatomie d'une collision : où se cachent ces fameux millimètres perdus ?
•     Les zones d'ombre de vos composants (condensateurs, connecteurs) et des éléments mécaniques invisibles.
•     La méthodologie implacable pour faire danser la mécanique et l'électronique ensemble, avant de dépenser le moindre euro à l'usine.

Préparez-vous à changer définitivement votre vision de la conception produit.

— Par votre partenaire et conteur d'électronique à Aix-en-Provence.

Le scénario d'un désastre ordinaire :
Vos 500 superbes cartes électroniques viennent d'être livrées dans leurs bacs antistatiques, bleues et rutilantes. En parallèle, vos 500 coques en plastique sur-mesure viennent de sortir des presses de l'usine d'injection, lisses et parfaites. Vous réunissez l'équipe, vous prenez une carte, vous tentez de l'insérer dans le boîtier... et un infime grincement brise le silence. Le couvercle refuse de se fermer. Il manque un malheureux millimètre. Félicitations, vous venez de transformer 15 000 € d'outillage en acier et des semaines de travail en un magnifique tas de déchets plastiques inutilisables.

Pour un fondateur de startup ou un chef de projet hardware, ce moment est le pire des cauchemars. On l'appelle familièrement le "Crash de l’Axe Z". C'est la conséquence directe et impitoyable d'un mal moderne qui ronge le développement de produits physiques : le travail en silos.

Trop souvent, par souci d'économie apparente ou par habitude organisationnelle, la conception d'un objet connecté est découpée de manière chirurgicale. On engage un ingénieur freelance talentueux pour concevoir l'électronique dans son coin, et une excellente agence de design industriel pour dessiner le boîtier de l'autre. Chacun brille dans sa discipline. Chacun utilise ses propres outils logiciels de pointe. Mais au milieu de cette partition parfaite, personne ne joue le rôle de chef d'orchestre. Personne ne valide la rencontre physique des deux mondes.

L'Illusion du Plan en Deux Dimensions

Pourquoi ce piège est-il si fréquent ? Parce que pendant des décennies, la conception de cartes électroniques (le PCB - Printed Circuit Board) a été traitée comme une discipline purement plane, bidimensionnelle. L'électronicien positionne des composants sur une surface X et Y, trace des pistes de cuivre pour relier les puces, et vérifie la validité électrique de son schéma.

Le problème, c'est que la réalité physique se moque des abstractions en 2D. La réalité possède une hauteur, des volumes, des contraintes de déformation et des exigences d'assemblage. Un port USB légèrement désaxé pour s'aligner avec une contrainte de routage, un condensateur choisi à la hâte chez un fournisseur alternatif parce que le composant initial était en rupture de stock, ou une simple vis de fixation dont la tête empiète sur une piste... et c'est l'ensemble de l'édifice qui s'effondre.

L'Analogie du Musée : Le Tableau de Maître et le Plafond Courbé

Pour comprendre la physique de ce phénomène, entrons ensemble dans notre musée imaginaire. Imaginez que vous êtes le directeur d'un tout nouvel espace culturel à Aix-en-Provence. Pour concevoir le bâtiment, vous engagez un architecte de renom mondial. Celui-ci, inspiré par la lumière de la région, dessine une nef spectaculaire avec un plafond en voûte, une courbure d'une élégance rare. Il réalise ses plans à la perfection.

De son côté, votre conservateur d'art, passionné et pointu, déniche une œuvre monumentale lors d'une vente aux enchères : une toile de maître rectangulaire mesurant très exactement 4 mètres de haut. Heureux de sa trouvaille, il valide l'achat. Il a fait son travail à la perfection.

Le jour de l'inauguration, les ouvriers déballent la toile au centre de la galerie. La Tension (V) est à son comble : l'enthousiasme des investisseurs et du public est palpable, une véritable ébullition électrique. Le Courant (I), c'est-à-dire le flux des manutentionnaires et des premiers visiteurs, commence à s'activer pour dresser le chef-d'œuvre contre le mur.

Et là, c'est le drame. Le coin supérieur droit du cadre rectangulaire vient buter violemment contre la courbure du plafond en béton. Physiquement, ça ne passe pas. Le conservateur a mesuré la hauteur au centre, mais l'architecte a réduit l'espace sur les côtés. Personne n'avait superposé les plans en trois dimensions. Pour faire entrer la toile, vous n'avez désormais que deux choix dramatiques : découper les bords d'un tableau inestimable, ou sortir les marteaux-piqueurs pour détruire le toit du musée.

Dans cette analogie, le tableau représente la carte électronique et ses composants en relief, tandis que le plafond courbé incarne le design extérieur du produit et ses contraintes esthétiques. Si les deux équipes travaillent sans calquer leurs géométries en temps réel, le point de friction est inévitable.

L'Anatomie d'une Collision : Où se cachent les millimètres perdus ?

En analysant les projets qui échouent lors de la phase de prototypage industriel, on se rend compte que les causes du crash de l'Axe Z sont presque toujours les mêmes. Elles se divisent en trois grandes catégories techniques.

1. Les Variations dimensionnelles des composants passifs

Dans l'univers de l'électronique, la taille d'une puce en silicium est rigoureusement stable. En revanche, celle des composants de stockage d'énergie est beaucoup plus fluctuante. Prenons le cas du Condensateur (C). Dans notre musée, le condensateur agit comme un sas de régulation ou une antichambre : il accueille le flux des visiteurs (le courant) lorsque l'agitation (la tension) grimpe brusquement, puis les relâche au calme pour éviter les bousculades.

Pour accomplir cette tâche de lissage des perturbations, un condensateur électrolytique a besoin de volume physique. Or, d'un fabricant à un autre, pour une même valeur de capacité électrique (ex: 470 µF), la hauteur du cylindre peut varier de 8 à 11 millimètres. Si l'ingénieur change de référence en cours de route pour sécuriser ses approvisionnements sans avertir le designer mécanique, la "petite antichambre" vient s'écraser contre le boîtier.

Il en va de même pour l'Inductance (L), que l'on peut imaginer dans notre musée comme un long couloir thématique bordé de sculptures. La foule y prend un élan considérable. Une fois lancés dans ce couloir, les visiteurs détestent s'arrêter net ; si l'on ferme brusquement la porte de sortie, l'énergie accumulée crée un mouvement de foule phénoménal (une surtension inductive). Ces bobinages de cuivre, indispensables pour filtrer l'énergie, sont de véritables colosses physiques sur une carte. Leur hauteur sous plafond doit être verrouillée dès les premières heures de la conception.

2. Les Zones d'Ombre des Connecteurs et l'Épaisseur des Câbles

Un connecteur (USB-C, Jack, bornier à vis) ne s'arrête pas à sa limite plastique visible sur le circuit imprimé. Il implique une cinématique. Quel est l'angle d'insertion de la prise mâle extérieure ? Quelle est l'épaisseur de la gaine en surmoulage du câble que l'utilisateur va brancher ?

J'ai personnellement vu un projet de domotique retardé de quatre mois parce que si la prise USB s'insérait bien dans la fente du boîtier, l'épaisseur du plastique entourant la prise mâle empêchait d'enfoncer le connecteur jusqu'au clic final. Le produit était impossible à recharger. L'ingénieur avait conçu la carte en se basant sur le composant brut, sans jamais simuler le geste de l'utilisateur final en environnement clos.

3. Les Éléments Structurels Invisibles : Nervures et Puits de Vis

Un boîtier en plastique injecté n'est pas une simple boîte vide aux parois lisses. Pour résister aux chutes, aux torsions et aux contraintes mécaniques du quotidien, le designer industriel ajoute des éléments internes :

•     Les nervures de renfort : De fines cloisons de plastique qui solidifient les parois.
•     Les puits de vis : Des cylindres verticaux destinés à recevoir les vis de fermeture du produit.
•     Les bossages : Des ergots de centrage pour maintenir le PCB en place.

Si ces structures mécaniques indispensables croisent la trajectoire d'un composant électronique ou, pire encore, viennent se presser contre des pistes de cuivre conductrices, le produit court à la catastrophe : court-circuit immédiat, écrasement de composants ou déformation esthétique de la coque extérieure (phénomène de retassure).

La Solution : Le Co-Design ECAD / MCAD

Pour éradiquer définitivement le risque de collision et garantir qu'un produit passera de l'écran à l'usine sans encombre, il existe une méthodologie industrielle rigoureuse : le co-design ECAD/MCAD (Electronic Computer-Aided Design / Mechanical Computer-Aided Design).

Cette approche brise définitivement les barrières de communication entre les logiciels. Elle repose sur trois piliers fondamentaux :

•     Modélisation 3D Totale : Chaque résistance, chaque connecteur et chaque puce possède son jumeau numérique exact au format STEP, intégrant les tolérances maximales des fabricants. (Bénéfice : Zéro approximation)
•     Passerelles Dynamiques : Utilisation de protocoles d'échange (comme IDX) permettant de pousser les modifications de la carte vers le boîtier mécanique en un clic. (Bénéfice : Synchronisation continue)
•     Analyse des Tolérances : Calcul mathématique de l'empilement des incertitudes de fabrication (jeu de l'injection plastique + tolérance de placement des composants). (Bénéfice : Sécurité industrielle)

Grâce à cette synchronisation, l'électronique et la mécanique cessent d'être deux étapes successives du projet pour devenir une seule et même entité en mouvement. Si le designer doit réduire l'épaisseur du produit pour des raisons d'ergonomie, l'électronicien voit instantanément la hauteur disponible diminuer sur son écran et peut déplacer les composants volumineux (nos fameux sas d'attente et longs couloirs d'œuvres d'art) vers des zones plus sûres.

L'électronique et la mécanique ne sont pas deux étapes successives. C'est une seule et même danse.

Ne laissez pas un composant gâcher votre lancement

Le développement d'un produit hardware est une aventure formidable mais exigeante. Chaque erreur géométrique se paie au prix fort, en milliers d'euros et en mois de retard sur le marché. C'est précisément pour cette raison que chez Design For U, je refuse la vision segmentée de l'ingénierie. Je n'accepte pas de "juste dessiner une carte dans mon coin".

En tant que votre partenaire technique, je prends en charge la responsabilité globale de votre intégration électromécanique. Chaque projet fait l'objet d'un co-design complet : modélisation 3D exhaustive, simulation d'assemblage virtuel, gestion rigoureuse des tolérances et validation des interfaces physiques. Nous sécurisons ensemble votre chaîne de valeur avant même que le premier bloc d'acier de vos moules d'injection ne soit usiné.

Ne laissez pas un composant à 10 centimes détruire un moule d'injection à 15 000 €. Arrêtez d'espérer que "ça finira bien par rentrer".

Vous avez un projet d'objet connecté ou de produit électronique en cours de développement ? Sécurisons la mécanique et l'électronique de votre produit en même temps. Venez en discuter autour d'un café à Aix-en-Provence ou planifions une revue 3D de votre design actuel !
