MOSFET vs Bipolaire : Comment piloter la puissance sans faire fondre votre carte ?

Imaginez l'instant de vérité sur votre paillasse de test : le code de votre microcontrôleur tourne à la perfection, l'architecture est validée, et votre puce n'attend plus qu'une chose, ordonner le réveil d'un imposant moteur industriel. Le cerveau de votre système embarqué est brillant, mais il lui manque cruellement la force physique pour actionner ce colosse. Pour faire le pont entre sa délicate logique 3.3V et la puissance brute réclamée par la mécanique, un intermédiaire s'impose. Face à vos tiroirs de composants, le choix de cet interrupteur semble souvent anodin, voire guidé par l'habitude. Pourtant, une erreur de casting à cette étape ne se contentera pas de vider votre batterie un peu plus vite... elle risque fort de transformer votre carte électronique flambant neuve en un véritable radiateur, allant jusqu'à faire fondre vos pistes ! Mais alors, que se passe-t-il réellement au niveau microscopique pour provoquer un tel désastre thermique, et comment l'éviter ? Suivez le guide, nous allons pousser les portes d'un musée très particulier pour tout comprendre.

Imaginez la scène sur votre paillasse de test : la petite puce de votre système embarqué (le cerveau logiciel) doit commander l'allumage d'un gros moteur industriel. Pour faire le pont entre la logique 3.3V et la force brute du moteur, vous avez besoin d'un interrupteur de puissance : un Transistor.

Face à ce choix, une erreur courante consiste à penser qu'utiliser le classique Transistor Bipolaire au lieu d'un MOSFET va simplement "vider votre batterie plus vite". C'est faux. Le véritable problème, c'est que votre microcontrôleur va s'effondrer sous la charge, et que votre transistor va se transformer en un radiateur brûlant capable de faire fondre votre circuit imprimé. Pourquoi une telle catastrophe ?

Pour comprendre, poussons les portes de notre musée.

Bienvenue au Musée de l'Électronique

Pour visualiser les forces invisibles à l'œuvre sur votre PCB, replongeons dans notre célèbre allégorie du musée. Petit rappel de nos règles d'or :

• Le Courant (I) = le nombre de visiteurs (la foule).
• La Tension (V) = le niveau d'enthousiasme de cette foule.
• La Résistance (R) = une lourde porte difficile à franchir.
• Le Condensateur (C) = un petit sas d'attente.

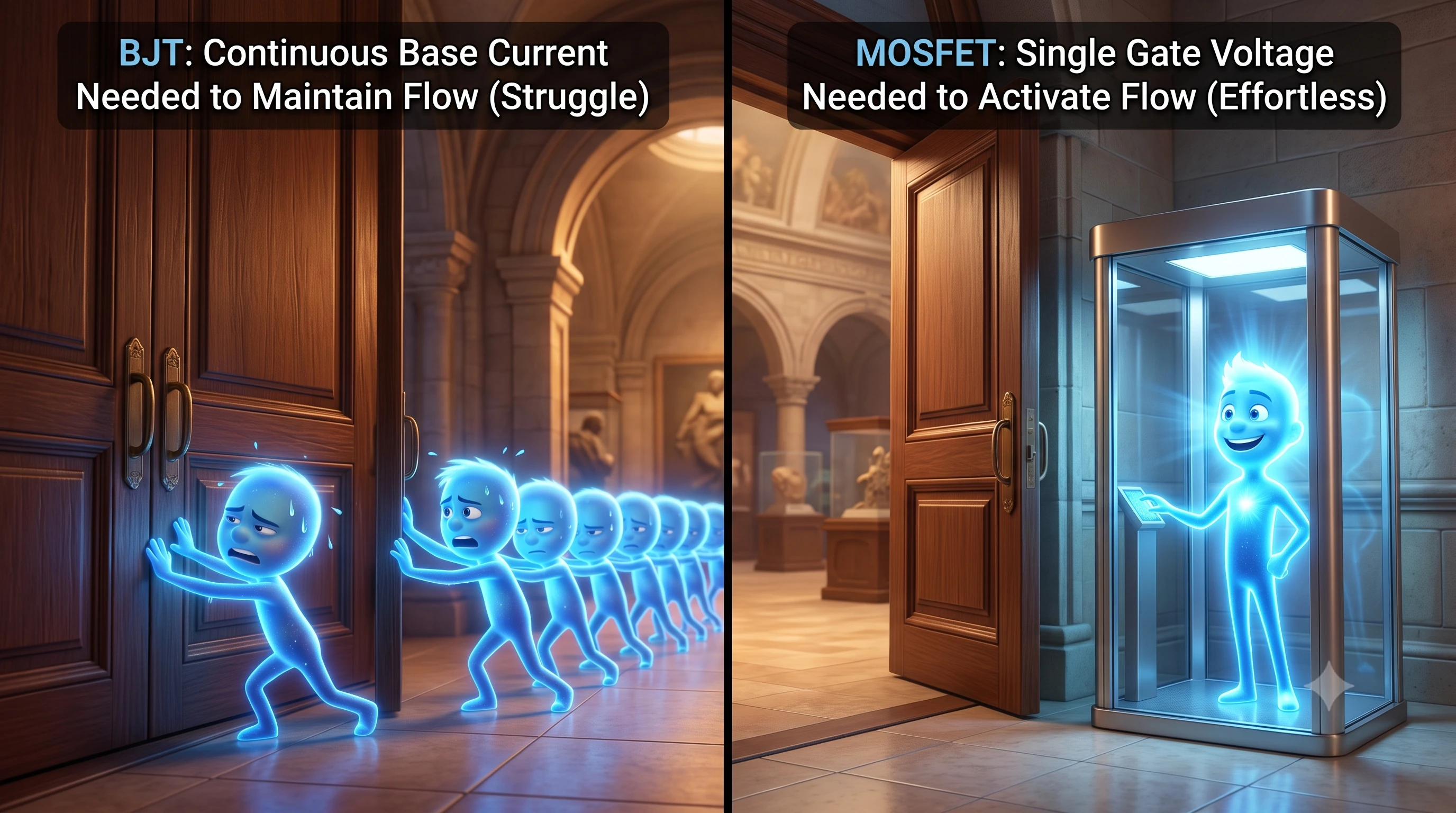

Dans notre musée aujourd'hui, une foule géante et surpuissante (le gros courant destiné à votre moteur) attend avec impatience de traverser une très lourde porte (le Transistor). Le directeur du musée (votre microcontrôleur), confortablement installé dans son bureau, doit commander l'ouverture de cette porte à distance.

Le Transistor Bipolaire : La force brute et la sueur

Pour ouvrir cette porte monumentale afin de laisser passer la foule géante, le directeur n'a qu'une solution avec le système Bipolaire : il doit envoyer en permanence une file ininterrompue de petits visiteurs (le courant de base) pour pousser physiquement la porte.

Mais voici le drame : plus la foule qui attend de l'autre côté est grande, plus il faut de "pousseurs" ! Le bureau du directeur étant tout petit (la limite de courant de sortie de la puce), il n'a tout simplement pas assez de visiteurs à envoyer. Pire encore : les quelques courageux pousseurs envoyés finissent écrasés contre la porte, transpirant à grosses gouttes sous l'effort constant pour la maintenir ouverte. Cette sueur dans notre musée, c'est de la chaleur pure qui s'accumule et finit par brûler votre carte !

Le Transistor MOSFET : Le sas magique et sans effort

Heureusement, avec le MOSFET, l'architecture de la porte est révolutionnaire. Elle possède un petit sas d'attente (un condensateur) collé à elle.

Le directeur n'a plus besoin d'envoyer une armée de pousseurs. Il lui suffit d'envoyer un seul visiteur, mais rempli d'un enthousiasme absolument débordant (une forte tension). Ce visiteur entre dans le petit sas et y reste tranquillement. Le détecteur automatique de la porte capte cet immense enthousiasme et déclenche un moteur qui ouvre la lourde porte toute seule ! Le directeur ne s'épuise pas, il n'y a aucune friction physique pour maintenir l'ouverture, et donc aucune sueur.

Décryptage technique : Gain qui s'effondre et dissipation thermique

Sortons du musée pour analyser les datasheets de vos composants. Pourquoi le bipolaire chauffe-t-il autant face à une forte charge ?

Le Transistor Bipolaire (BJT) se pilote en courant.

Sa grande faiblesse en commutation de puissance réside dans son gain. Lorsqu'on lui demande de piloter un courant important (disons 10A pour un gros moteur), son gain s'effondre. Il pourrait avoir besoin de plus de courant injectés sur sa broche Base pour rester saturé. Le problème ? La broche de votre microcontrôleur plafonne généralement à 20mA. La puce s'effondre, incapable de fournir.

De plus, le BJT possède intrinsèquement une chute de tension à ses bornes Vcesat. Sous 10A, même avec un Vcesat de 1V, le composant dissipe en pure chaleur ! Votre circuit devient un grille-pain.

Le MOSFET, quant à lui, se pilote en tension.

Sa broche de commande (la Grille) agit exactement comme notre sas du musée : c'est un condensateur. Une fois chargée, elle ne tire aucun courant continu sur le microcontrôleur. Votre puce est préservée.

Mieux encore, une fois saturé, le canal principal du MOSFET s'ouvre avec une résistance interne minuscule, appelée RDSon (souvent de l'ordre de quelques milliohms). Résultat : la loi d'Ohm nous prouve que la dissipation thermique est presque nulle. Zéro effort pour la puce, zéro chaleur.

Sur l'établi : Les conséquences architecturales

En commutation de puissance, s'obstiner à utiliser un transistor bipolaire a des conséquences en cascade sur la conception de votre produit. Cela vous obligera à :

1. Ajouter d'énormes dissipateurs thermiques en aluminium (heatsinks) pour évacuer les watts perdus.
2. Ajouter des circuits de pré-amplification (comme un montage Darlington) pour pallier le manque de courant du microcontrôleur.

Bilan : vous explosez le coût de votre nomenclature (BOM), vous complexifiez le routage de votre PCB, et vous ruinez la compacité de votre produit.

La leçon à retenir

En conception électronique moderne, l'intelligence logicielle ne doit jamais transpirer. Votre microcontrôleur est là pour réfléchir, pas pour soulever des haltères. Pour la puissance brute et le pilotage de charges lourdes, laissez toujours un MOSFET faire le travail.

Vous bloquez sur la dissipation thermique de vos étages de puissance ? Ne laissez pas un mauvais choix de composants dicter la taille et le coût de votre produit. Concevons ensemble une architecture électronique qui garde la tête froide. Discutons de vos projets autour d'un café, avec notre équipe basée à Aix-en-Provence !
