Bienvenue sur le blog D4U. Dans nos laboratoires d'ingénierie, nous manipulons quotidiennement des forces invisibles mais redoutablement puissantes. Parfois, malgré toute notre rigueur, la physique nous rappelle à l'ordre de manière spectaculaire. Aujourd'hui, nous allons explorer l'un des phénomènes les plus redoutés par tout concepteur matériel. Sans vous dévoiler immédiatement la fin de l'histoire, préparez-vous à plonger au cœur d'un drame électrique pour comprendre comment une simple fraction de seconde peut réduire à néant des semaines d'efforts, et surtout, comment l'éviter.

Le Drame sur le Banc d'Essai

Vous y êtes. Après des jours passés sur votre logiciel de CAO à peaufiner vos plans de masse et vos routages multicouches, votre nouveau prototype est enfin soudé et posé sur votre plan de travail. L'alimentation est branchée, l'oscilloscope est prêt.

Vous saisissez la pointe de votre sonde métallique pour vérifier une tension critique. Mais, par un infime geste de maladresse, la pointe glisse et touche deux broches adjacentes en même temps.

Un flash aveuglant éclaire le bureau. Un claquement sec et violent résonne. Une odeur âcre d'époxy brûlé envahit la pièce, et sous vos yeux, une épaisse piste en cuivre vient de se vaporiser purement et simplement, laissant une cicatrice noire sur le vernis. Votre carte est cliniquement morte. Vous venez de créer un court-circuit.

Pourquoi un simple contact accidentel et quasi-instantané déclenche-t-il une telle violence destructive ? Pour le comprendre, nous allons devoir ouvrir les portes de notre célèbre musée de l'électronique.

Le Musée de l'Électronique : Quand la Foule Prend le Pouvoir

Pour visualiser les courants invisibles qui parcourent vos cartes, imaginez que votre circuit imprimé est un immense musée de renommée mondiale.

Rappelons nos règles fondamentales :

• Le Courant (I) : C'est le flux de visiteurs, la foule elle-même qui déambule dans les galeries.
• La Tension (V) : C'est le niveau d'enthousiasme, l'excitation palpable de cette foule impatiente de découvrir les œuvres.

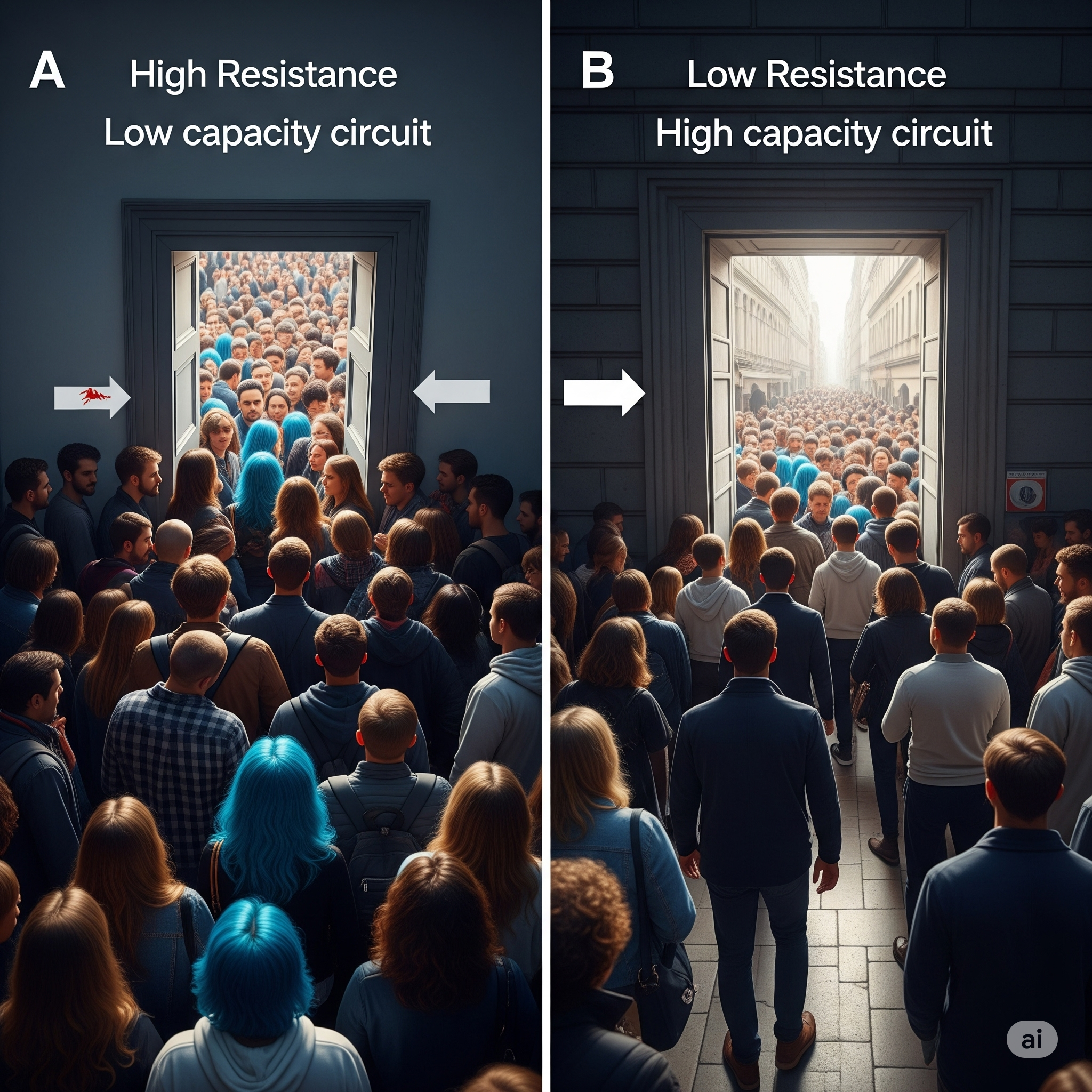

• La Résistance (R) : Ce sont les obstacles naturels de l'architecture. De lourdes portes, des couloirs étroits ou des tourniquets qui freinent physiquement l'avancée de la foule.

En temps normal, le système est parfaitement équilibré. Une foule extrêmement enthousiaste (haute tension) se présente à l'entrée du musée. Cependant, elle est obligée de pousser de lourdes portes et de traverser des chicanes (les résistances de vos composants). Ces obstacles limitent naturellement le nombre de personnes qui peuvent passer par minute. Le flux de visiteurs (le courant) reste fluide, organisé et parfaitement gérable par l'infrastructure du bâtiment.

L'Incident : Le Mur Éventré

L'électronique obéit à une règle absolue : la foule est extrêmement paresseuse. Si elle trouve un raccourci, elle l'empruntera en priorité, même si elle doit tout dévaster sur son passage.

Lorsque la pointe de votre sonde a touché ces deux broches, vous n'avez pas simplement créé un contact. Dans notre analogie, vous venez de dynamiter un pan de mur entier, créant un immense couloir béant menant directement de l'entrée à la sortie du musée, en contournant toutes les portes lourdes et tous les obstacles. La résistance de ce nouveau chemin est pratiquement nulle.

Que se passe-t-il alors ?

Toute la foule, vibrante d'un enthousiasme débordant, repère ce raccourci inespéré. Puisqu'il n'y a plus aucune lourde porte pour les freiner, ils s'y engouffrent tous en même temps, à une vitesse folle. Le nombre de visiteurs traversant ce couloir par seconde (le courant) devient titanesque, hors de tout contrôle.

La friction insoutenable de cette masse colossale piétinant frénétiquement le sol du couloir génère une chaleur infernale. En une fraction de seconde, les murs fondent, le sol s'embrase et le musée prend feu.

Décryptage Technique : La Loi d'Ohm et l'Effet Joule

Derrière cette scène chaotique se cachent des mathématiques implacables. Le comportement de notre foule est dicté par la célèbre Loi d'Ohm :

I = U/R

Où I est le courant (en Ampères), U la tension (en Volts) et R la résistance (en Ohms).

Si la résistance (R) de votre circuit s'effondre pour s'approcher de zéro à cause de votre contact parasite, le courant (I) tend mathématiquement vers l'infini.

Imaginez les enjeux lorsque vous routez des convertisseurs de puissance complexes, chargés d'abaisser un rail primaire haute tension de 380V continus vers une ligne stable de 24V. Un court-circuit sur de telles architectures ne pardonne pas. Le courant d'appel ne se chiffre plus en milliampères, mais potentiellement en centaines d'ampères.

Les pistes de cuivre de votre PCB, aussi larges soient-elles, possèdent leur propre petite résistance. Face à ce courant massif, elles se transforment en éléments chauffants selon la formule de l'Effet Joule (P = R  I^2). L'énergie thermique dégagée étant proportionnelle au carré du courant, la température de la piste dépasse instantanément le point de fusion du cuivre (1085°C). La piste se vaporise, arrachant le substrat FR4 au passage.

L'Architecte Prévoyant : Le Fusible

Comment sauver le musée d'une telle catastrophe ? L'architecte de génie prévoit toujours un point de rupture contrôlé. Il place un fragile pont de bois suspendu (le fusible) juste à l'entrée principale.

Si la foule marche normalement, le pont supporte la charge sans trembler. Mais si un mur s'effondre et que des milliers de visiteurs sur-enthousiastes tentent de sprinter simultanément vers le raccourci, le pont cède physiquement sous leur poids écrasant de manière instantanée. Le passage est détruit, la foule est bloquée dehors, et l'énergie est coupée. Le pont est sacrifié, mais le musée tout entier est sauvé.

En ingénierie, qu'il s'agisse de fusibles à fusion rapide, de fusibles thermiques ou de composants PTC (Polymeric Positive Temperature Coefficient) réarmables, le principe reste le même : sacrifier un composant calibré pour préserver l'intégrité globale de l'architecture.

La Leçon à Retenir

Ne concevez jamais une architecture, et encore moins un circuit de puissance, sans prévoir, calculer et maîtriser son point de rupture. Une excellente ingénierie ne consiste pas seulement à faire fonctionner un système dans des conditions idéales, mais à dicter la manière exacte dont il doit échouer en cas d'imprévu. Il vaudra toujours mieux remplacer un pont de bois à 10 centimes que de reconstruire un musée à plusieurs centaines d'euros.

Vous concevez une carte de puissance et vous voulez garantir la résilience totale de votre architecture, de l'étude conceptuelle jusqu'à la mise en production ? Ne laissez pas la sécurité de votre produit au hasard.

Basé à Aix-en-Provence, je vous accompagne dans la conception robuste de vos produits électroniques.

Discutons de votre projet : 🔗 www.designforu.fr

Imaginez la scène sur votre paillasse de test : la petite puce de votre système embarqué (le cerveau logiciel) doit commander l'allumage d'un gros moteur industriel. Pour faire le pont entre la logique 3.3V et la force brute du moteur, vous avez besoin d'un interrupteur de puissance : un Transistor.

Face à ce choix, une erreur courante consiste à penser qu'utiliser le classique Transistor Bipolaire au lieu d'un MOSFET va simplement "vider votre batterie plus vite". C'est faux. Le véritable problème, c'est que votre microcontrôleur va s'effondrer sous la charge, et que votre transistor va se transformer en un radiateur brûlant capable de faire fondre votre circuit imprimé. Pourquoi une telle catastrophe ?

Pour comprendre, poussons les portes de notre musée.

Bienvenue au Musée de l'Électronique

Pour visualiser les forces invisibles à l'œuvre sur votre PCB, replongeons dans notre célèbre allégorie du musée. Petit rappel de nos règles d'or :

• Le Courant (I) = le nombre de visiteurs (la foule).
• La Tension (V) = le niveau d'enthousiasme de cette foule.
• La Résistance (R) = une lourde porte difficile à franchir.
• Le Condensateur (C) = un petit sas d'attente.

Dans notre musée aujourd'hui, une foule géante et surpuissante (le gros courant destiné à votre moteur) attend avec impatience de traverser une très lourde porte (le Transistor). Le directeur du musée (votre microcontrôleur), confortablement installé dans son bureau, doit commander l'ouverture de cette porte à distance.

Le Transistor Bipolaire : La force brute et la sueur

Pour ouvrir cette porte monumentale afin de laisser passer la foule géante, le directeur n'a qu'une solution avec le système Bipolaire : il doit envoyer en permanence une file ininterrompue de petits visiteurs (le courant de base) pour pousser physiquement la porte.

Mais voici le drame : plus la foule qui attend de l'autre côté est grande, plus il faut de "pousseurs" ! Le bureau du directeur étant tout petit (la limite de courant de sortie de la puce), il n'a tout simplement pas assez de visiteurs à envoyer. Pire encore : les quelques courageux pousseurs envoyés finissent écrasés contre la porte, transpirant à grosses gouttes sous l'effort constant pour la maintenir ouverte. Cette sueur dans notre musée, c'est de la chaleur pure qui s'accumule et finit par brûler votre carte !

Le Transistor MOSFET : Le sas magique et sans effort

Heureusement, avec le MOSFET, l'architecture de la porte est révolutionnaire. Elle possède un petit sas d'attente (un condensateur) collé à elle.

Le directeur n'a plus besoin d'envoyer une armée de pousseurs. Il lui suffit d'envoyer un seul visiteur, mais rempli d'un enthousiasme absolument débordant (une forte tension). Ce visiteur entre dans le petit sas et y reste tranquillement. Le détecteur automatique de la porte capte cet immense enthousiasme et déclenche un moteur qui ouvre la lourde porte toute seule ! Le directeur ne s'épuise pas, il n'y a aucune friction physique pour maintenir l'ouverture, et donc aucune sueur.

Décryptage technique : Gain qui s'effondre et dissipation thermique

Sortons du musée pour analyser les datasheets de vos composants. Pourquoi le bipolaire chauffe-t-il autant face à une forte charge ?

Le Transistor Bipolaire (BJT) se pilote en courant.

Sa grande faiblesse en commutation de puissance réside dans son gain. Lorsqu'on lui demande de piloter un courant important (disons 10A pour un gros moteur), son gain s'effondre. Il pourrait avoir besoin de plus de courant injectés sur sa broche Base pour rester saturé. Le problème ? La broche de votre microcontrôleur plafonne généralement à 20mA. La puce s'effondre, incapable de fournir.

De plus, le BJT possède intrinsèquement une chute de tension à ses bornes Vcesat. Sous 10A, même avec un Vcesat de 1V, le composant dissipe en pure chaleur ! Votre circuit devient un grille-pain.

Le MOSFET, quant à lui, se pilote en tension.

Sa broche de commande (la Grille) agit exactement comme notre sas du musée : c'est un condensateur. Une fois chargée, elle ne tire aucun courant continu sur le microcontrôleur. Votre puce est préservée.

Mieux encore, une fois saturé, le canal principal du MOSFET s'ouvre avec une résistance interne minuscule, appelée RDSon (souvent de l'ordre de quelques milliohms). Résultat : la loi d'Ohm nous prouve que la dissipation thermique est presque nulle. Zéro effort pour la puce, zéro chaleur.

Sur l'établi : Les conséquences architecturales

En commutation de puissance, s'obstiner à utiliser un transistor bipolaire a des conséquences en cascade sur la conception de votre produit. Cela vous obligera à :

1. Ajouter d'énormes dissipateurs thermiques en aluminium (heatsinks) pour évacuer les watts perdus.
2. Ajouter des circuits de pré-amplification (comme un montage Darlington) pour pallier le manque de courant du microcontrôleur.

Bilan : vous explosez le coût de votre nomenclature (BOM), vous complexifiez le routage de votre PCB, et vous ruinez la compacité de votre produit.

La leçon à retenir

En conception électronique moderne, l'intelligence logicielle ne doit jamais transpirer. Votre microcontrôleur est là pour réfléchir, pas pour soulever des haltères. Pour la puissance brute et le pilotage de charges lourdes, laissez toujours un MOSFET faire le travail.

Vous bloquez sur la dissipation thermique de vos étages de puissance ? Ne laissez pas un mauvais choix de composants dicter la taille et le coût de votre produit. Concevons ensemble une architecture électronique qui garde la tête froide. Discutons de vos projets autour d'un café, avec notre équipe basée à Aix-en-Provence !

🔗 www.designforu.fr

Vous venez de franchir une étape cruciale. Votre équipe a installé 500 capteurs intelligents en extérieur ou dans un entrepôt non chauffé. Les premiers mois sont idylliques, les données remontent parfaitement, le déploiement est un franc succès.

Mais au premier hiver, le cauchemar commence.

10 % de votre parc tombe soudainement en panne. Paniqué, vous rapatriez quelques unités défectueuses et ouvrez les boîtiers. Le joint d'étanchéité est intact, il n'y a eu aucune infiltration de pluie. Pourtant, votre belle carte électronique verte est couverte d'une étrange mousse blanchâtre et oxydée, particulièrement autour des broches de votre microcontrôleur. Le processeur est irrémédiablement mort.

Que s'est-il passé ? Vous venez de faire la rencontre de deux tueurs silencieux de l'électronique embarquée : la condensation interne et les dendrites.

Beaucoup pensent, à tort, que si un boîtier est certifié IP67 et qu'il ne pleut pas directement sur le produit, la carte est en sécurité. C'est oublier une loi de la physique élémentaire.

Plongeons dans les coulisses de ce phénomène pour comprendre comment passer d'un prototype qui "tombe en marche" à un produit industriel ultra-fiable.

L'Analogie : Le Musée de l'Électronique sous la Rosée

Pour bien visualiser le drame qui s'est joué à l'intérieur de votre boîtier, reprenons notre célèbre analogie. Imaginez que votre carte électronique est un vaste et magnifique musée.

Rappelez-vous nos règles d'or :

• Le Courant (I), c'est la foule de visiteurs qui se déplace rigoureusement dans les couloirs balisés (vos pistes en cuivre).
• La Tension (V), c'est le niveau d'enthousiasme, d'agitation ou de pression de cette foule.
• La Résistance (R), ce sont les portes étroites qui calment l'enthousiasme de la foule et régulent son flux.

Votre prototype, testé en laboratoire, est un musée à ciel ouvert... sans aucun toit.

Sur le bureau de l'ingénieur (22°C, air sec et climatisé) : Tout est parfait. La visite se déroule sans accroc. La foule, même très enthousiaste (haute tension), reste sagement sur les chemins pavés. Les portes (résistances) font leur travail, et les sas d'attente (condensateurs) se remplissent et se vident sans encombre.

Sur le terrain (l'hiver arrive, les nuits sont glaciales) : La température chute brutalement. L'air emprisonné dans votre boîtier étanche contient de l'humidité naturelle. Lorsque les parois du boîtier refroidissent, cette humidité atteint son "point de rosée". Soudain, de la pluie se met à tomber directement à l'intérieur de votre musée !

Le sol devient extrêmement glissant. Des flaques d'eau se forment entre les différents couloirs, créant des ponts inattendus.

Que se passe-t-il alors ? La foule (le courant électrique), poussée par son enthousiasme (la tension), arrive à pleine vitesse. En voyant ces flaques reliant des zones normalement séparées, certains visiteurs dérapent hors des sentiers battus. Pire encore, l'eau sur le sol réagit avec les pavés !

Sous l'effet de l'agitation, les visiteurs arrachent littéralement les pierres du chemin (les ions métalliques) pour construire, de manière chaotique, des ponts de fortune au-dessus des flaques. Ces ponts sauvages s'étendent jusqu'à relier le couloir principal directement à la salle des coffres VIP (les broches critiques du processeur).

C'est le chaos absolu. La foule s'engouffre massivement là où elle ne devrait pas. Les portes sont contournées. C'est le court-circuit.

Décryptage Technique : Migration Électrochimique et Dendrites

Quittons le musée un instant pour observer le circuit au microscope. Ce que notre analogie décrit comme des "ponts de fortune construits par la foule", c'est un phénomène physique redoutable appelé Migration Électrochimique (ECM).

En électronique, la moindre micro-goutte de condensation n'est jamais de l'eau pure. Elle se charge instantanément des impuretés résiduelles présentes sur votre circuit (comme les restes de flux de soudure). Cette eau devient alors un excellent conducteur.

Pour que le désastre opère, il faut la réunion fatale de trois éléments :

1. De l'humidité (la condensation due aux cycles thermiques jour/nuit).
2. Un biais de tension (votre carte est sous tension, l'appareil fonctionne).
3. Des ions métalliques et des contaminants (le cuivre de vos pistes, l'étain/plomb ou l'argent de vos soudures).

Sous l'effet du champ électrique (la tension de votre batterie ou alimentation), l'eau se décompose. Les ions métalliques de l'anode se dissolvent et migrent à travers le film d'humidité vers la cathode. Arrivés là, ils se redéposent sous forme de métal solide.

Jour après jour, cycle après cycle, ces dépôts s'accumulent et forment des Dendrites. Ce sont de minuscules structures métalliques en forme de fougère ou de racines d'arbre qui "poussent" littéralement à la surface de la carte. Lorsqu'une branche de cette arborescence métallique touche une piste adjacente, le pont est achevé : le court-circuit devient permanent et votre processeur grille. C'est cette "mousse blanchâtre et oxydée" que vous avez retrouvée dans votre boîtier.

La Solution Industrielle : La Tropicalisation (Conformal Coating)

Heureusement, il existe une parade absolue. Pour empêcher ce massacre, l'ingénieur industriel impose une étape cruciale en fin de ligne de production (PCBA) : la Tropicalisation, plus connue sous le nom de Conformal Coating.

À la fin de l'assemblage, après un nettoyage rigoureux de la carte, on vient vaporiser une fine couche de résine protectrice sur l'ensemble de l'électronique.

Retournons dans notre musée : la tropicalisation revient à construire un réseau de tunnels en verre totalement étanche au-dessus de tous les chemins balisés du musée.

Désormais, même si l'hiver frappe et que la condensation envahit l'intérieur du boîtier, l'eau perle inoffensivement sur les dômes de verre. Elle ne touche jamais les pavés (le cuivre) ni les visiteurs (le courant). La foule est parfaitement isolée. Les flaques d'eau ne peuvent plus servir de raccourci, et les pierres ne peuvent plus être arrachées pour construire des ponts (les dendrites ne peuvent pas pousser). Le musée reste sécurisé, peu importe le climat ambiant.

Quel "verre" choisir pour votre musée ?

Il existe plusieurs grandes familles de vernis de tropicalisation, chacune avec ses forces :

• Acrylique (AR) : Le plus courant. Facile à appliquer et à retirer (idéal si on doit réparer la carte). Il offre une bonne protection générale contre l'humidité basique.
• Silicone (SR) : Parfait pour les environnements extrêmes. Très flexible, il encaisse les énormes variations de température sans se fissurer (idéal pour l'automobile ou l'extérieur très hostile).
• Polyuréthane (UR) : Une véritable armure. Très résistant à l'humidité, mais surtout aux agressions chimiques (solvants, carburants). En revanche, il est très difficile à retirer en cas de maintenance.

(Note de conception : Attention, on ne vernit pas à l'aveugle ! Les connecteurs, les points de test, ou les capteurs barométriques doivent être masqués avant l'application, au risque de les rendre aveugles ou muets).

En Conclusion

Passer d'une "carte de laboratoire qui marche" à "un produit industriel qui dure", c'est avant tout anticiper l'hostilité du monde réel. Si votre électronique doit quitter le confort d'un bureau chauffé pour affronter la nuit, le froid et les variations de température, elle doit impérativement porter un imperméable.

Omettre la tropicalisation sur un produit IoT extérieur, c'est jouer à la roulette russe avec votre rentabilité et l'image de votre marque.

Vous concevez un objet connecté pour l'extérieur, le monde industriel, ou l'agri-tech ? Ne laissez pas une simple goutte de rosée détruire votre parc de capteurs et ruiner vos efforts. De l'architecture initiale jusqu'aux contraintes de fabrication en usine, il faut concevoir pour la fiabilité.

Basé à Aix-en-Provence, j'accompagne les entreprises et les créateurs de produits de l'idée jusqu'à la ligne de production. Sécurisons votre produit ensemble.

Discutons de votre prochain défi matériel : 🔗 www.designforu.fr

En tant que concepteur électronique, on entend souvent cette réflexion lors des premières réunions de spécification technique : "On va juste mettre un port USB-C et un composant de charge standard, peu importe la batterie, ça fera l'affaire, non ?" Penser qu'un chargeur est universel, c'est la garantie de concevoir une véritable bombe à retardement pour votre produit.

Beaucoup pensent que pour recharger un appareil, il suffit de brancher un câble et de laisser l'énergie couler jusqu'à ce que ce soit plein. C'est faux. Appliquer l'algorithme de charge d'un smartphone (chimie Lithium) sur une batterie NiMH ou au Plomb, c'est détruire le produit avant même sa première vraie utilisation sur le terrain. Chaque chimie réagit différemment, et l'électronique de charge doit s'adapter précisément à son langage.

Pour bien comprendre pourquoi, poussons ensemble les portes de notre Musée de l'Électronique.

Le Musée de l'Électronique : À chaque exposition son protocole

Rappelons nos règles de base pour naviguer dans notre musée :

• Le Courant (I), c'est le flux de visiteurs, la foule elle-même.
• La Tension (V), c'est le niveau d'enthousiasme de cette foule.
• La Batterie, c'est une grande salle d'exposition que nous devons remplir.

Dans notre scénario du jour, votre puce de charge (le composant électronique qui gère la batterie) est le gardien de sécurité. Son rôle est vital : il doit faire entrer le maximum de visiteurs sans provoquer de mouvement de panique ni de détérioration des œuvres. Et selon la salle (la chimie de la batterie), son protocole de sécurité change du tout au tout.

La Salle Lithium : Le contrôle d'accès ultra-strict

C'est la salle d'art contemporain de haute valeur. Au début, le gardien ouvre grand les portes. La foule (le courant) s'engouffre massivement. Mais attention, quand l'enthousiasme de la foule (la tension) atteint le plafond critique, le gardien freine brusquement le flux. Il ne laisse plus entrer les visiteurs qu'au compte-gouttes, un par un, pour boucher les derniers trous sans faire monter l'excitation. Une fois la salle parfaitement pleine, il verrouille une lourde porte blindée. Plus personne n'entre. S'il laisse la porte ouverte, c'est l'émeute assurée (l'incendie).

La Salle NiMH : Surveiller le "coup de chaud"

Ici, nous sommes dans une salle sans jauge visible à l'entrée. Le gardien est obligé de faire entrer la foule à une vitesse constante. Comment sait-il que la salle est pleine ? Il observe le comportement des visiteurs. À saturation, les gens sont serrés, ils s'étouffent, transpirent, et soudain... leur enthousiasme (la tension) subit une petite baisse brutale. Ils en ont marre. Ce léger décrochage de l'enthousiasme est le signal d'alarme absolu pour le gardien : il doit fermer les portes et tout couper immédiatement !

La Salle Plomb : Le portillon toujours entrouvert

Nous sommes dans les fondations du musée, une salle très ancienne et robuste. Le gardien la remplit de manière classique, mais une fois qu'elle est pleine, il ne ferme jamais totalement l'accès. Il laisse un tout petit portillon ouvert pour laisser entrer quelques personnes en continu. Pourquoi ? Parce que cette salle a des courants d'air (auto-décharge) et des visiteurs s'éclipsent en permanence. Ce petit flux constant compense les départs pour garder la salle toujours remplie.

De l'Analogie à la Réalité Technique

Quittons notre musée pour retourner sur nos schémas de conception. Ce que fait notre gardien de sécurité est codé physiquement dans les algorithmes de vos composants de charge (les Charge Controller ICs).

Voici ce que chaque technologie exige de votre carte électronique :

• Lithium-Ion / Li-Po (L'accès strict) : C'est le fameux profil de charge CC/CV (Constant Current / Constant Voltage). Le composant injecte un courant constant jusqu'à atteindre exactement 4.2V par cellule. Ensuite, il maintient cette tension stricte et laisse le courant chuter doucement jusqu'à l'arrêt total. Une surcharge déclenche un emballement thermique (le fameux incendie de smartphone).
• NiMH (Le coup de chaud) : La charge se fait souvent à courant constant. La fin de charge ne se détecte pas à une tension fixe, mais par une détection intelligente appelée Delta V. Lorsque la batterie est pleine, l'énergie excédentaire se transforme en chaleur, ce qui fait chuter la tension de quelques millivolts. Le circuit doit être assez précis pour "voir" ce Delta V et stopper le courant.
• Plomb (Le portillon) : Après une phase de charge principale, l'algorithme passe en mode "Floating" (charge de maintien). Une tension constante (par exemple 13.6V pour une batterie 12V) est appliquée en permanence pour compenser l'auto-décharge naturelle du plomb.

Le Bilan : L'énergie électrique parle différents dialectes

Prendre un circuit de charge au hasard, ou pire, essayer de concevoir un système universel "bricolé", c'est flinguer la durée de vie de votre parc de produits sur le terrain. Au mieux, vous détruisez la capacité de vos batteries en quelques dizaines de cycles. Au pire, vous risquez l'emballement thermique chez vos clients finaux, avec des conséquences désastreuses pour leur sécurité et votre image de marque.

La leçon de D4U : L'énergie électrique n'est pas une matière universelle que l'on déverse sans réfléchir. Chaque batterie parle son propre dialecte chimique et votre carte électronique doit le comprendre couramment.
Où en est la gestion d'énergie de votre prochain projet ? Êtes-vous certain que votre architecture de charge est adaptée aux conditions de terrain que vos utilisateurs vont rencontrer ?

Ne laissez pas un mauvais choix de composant ruiner votre industrialisation. En tant que bureau d'études basé à Aix-en-Provence, D4U vous accompagne pour sécuriser votre architecture matérielle de A à Z, du choix de la chimie à la validation du prototype.

Discutons de votre projet et sécurisons vos conceptions : www.designforu.fr

Le scénario est un classique de l'ingénierie matérielle, une tragédie invisible qui se joue sur
plusieurs années. Vous concevez un équipement industriel de pointe, destiné à rester sur le
terrain, en totale autonomie, pendant une décennie. Pour satisfaire les contraintes esthétiques
et spatiales du cahier des charges, vous optez pour une batterie ultra-plate. Le prototype
fonctionne à merveille. L'industrialisation est lancée. Tout semble parfait.

Puis vient le couperet. Au bout de trois ans d'exploitation en conditions réelles, le verdict tombe :
les batteries meurent prématurément, gonflent sous l'effet de la chaleur étouffante des étés, et
finissent par briser les boîtiers plastiques hermétiques de l'intérieur. Le rêve technologique se
transforme en cauchemar logistique et financier. Vous êtes condamné à rappeler l'intégralité de
votre parc de machines à vos frais.
C'est ce que nous appelons chez D4U blog le piège de la « capacité aveugle ». En ingénierie
matérielle, choisir une batterie en regardant uniquement la ligne des mAh (milliampères-heures),
c'est l'assurance de rater son industrialisation. Dans le monde réel de l'électronique, la batterie
parfaite n'existe pas. Il n'existe qu'un ensemble de compromis subtils entre contraintes
mécaniques, durée de vie, comportement thermique et sécurité incendie.

L'analogie : Le Grand Hall d'attente du musée de l'électronique

Pour conceptualiser intuitivement ces notions parfois abstraites, faisons un pas de côté. Entrons
ensemble dans notre grand Musée de l'Électronique. Dans ce musée, nous savons que le Courant
(I) représente la foule de visiteurs en mouvement, et que la Tension (V) incarne l'enthousiasme
ou l'agitation de cette même foule.

LA BATTERIE VUE PAR LE CONSERVATEUR DU MUSÉE

Dans notre métaphore, la Batterie n'est rien d'autre que la grande salle d'attente située à
l'entrée du musée, conçue pour stocker le groupe de visiteurs avant leur dispersion.

• La Capacité (les mAh) : C'est la taille brute du groupe de visiteurs stocké. Par exemple,
  une salle capable de laisser sortir un flux constant de 100 visiteurs par heure.
• Le Cycle de vie (les recharges) : C'est le nombre maximal de fois où l'on peut vider
  entièrement cette salle d'attente, puis la remplir à nouveau avec un nouveau groupe,
  avant que les infrastructures, fatiguées par les piétinements, ne tombent en ruine.

C'est ici que l'architecture de la salle change tout. Toutes les salles d'attente ne sont pas bâties
avec les mêmes matériaux, et chacune réagit différemment à la pression de la foule.

1. Le Sas Souple (La batterie Lithium-Polymère ou Li-Po)

Imaginez une salle d'attente dont les cloisons intérieures et extérieures sont faites d'une toile
textile souple et élastique. L'avantage est évident : elle est malléable, extrêmement fine, et on
peut l'aplatir ou la glisser dans les moindres recoins perdus du musée.
Cependant, si la foule de visiteurs commence à s'agiter brusquement (forte demande de courant)
ou si la température ambiante grimpe, les structures chimiques internes génèrent des gaz. La
toile commence alors à gonfler, à s'étirer de façon alarmante, menaçant de rompre à tout
moment. Sa résistance à l'usure est limitée : après environ 500 cycles de remplissage et de vidage
complets, la structure est définitivement fatiguée.

2. Le Bus Blindé (La cellule cylindrique Lithium-Ion 18650)

Ici, oubliez la souplesse. Nous sommes en présence d'un bus cylindrique rigide, forgé dans un
acier robuste. On peut y tasser une quantité impressionnante de visiteurs grâce à une excellente
densité. Ses parois métalliques sont inflexibles : peu importe l'agitation de la foule ou la chaleur
extérieure, la structure ne gonflera jamais et protégera le reste du musée.
La contrepartie est géométrique. Sa forme cylindrique et ses dimensions (18 mm de diamètre
pour 65 mm de long) sont totalement fixes. Le concepteur doit obligatoirement adapter son
boîtier à cette forme. Ce maillon fort de l'industrie affiche une endurance doublée, acceptant
sereinement jusqu'à 1 000 remplissages complets.

3. Le Bunker en Béton Armé (La technologie LiFePO4)

Bienvenue dans la forteresse du musée. Ce bloc de béton est massif, lourd et occupe un espace
considérable. Pourtant, il possède une propriété unique : même si un visiteur venait à allumer un
incendie à l'intérieur, le bunker contiendrait parfaitement le sinistre sans ciller.
C'est le choix de la sécurité absolue et de la longévité extrême. Cette infrastructure est capable
d'encaisser jusqu'à 5 000 cycles de remplissage sans montrer le moindre signe de faiblesse
structurelle. Elle sacrifie la légèreté sur l'autel de la durabilité.

4. La Cave Scellée (La Pile Primaire Lithium)

Terminons par une pièce particulière : une cave entièrement remplie de visiteurs le jour de
l'inauguration du musée, puis définitivement murée. Aucun nouveau visiteur ne peut y entrer.
Les personnes présentes sortent au compte-gouttes, de manière extrêmement lente et régulée,
sur une période pouvant atteindre 10 ans. Une fois la cave vide, elle est abandonnée. C'est le
modèle de la pile non rechargeable (comme la chimie Lithium-Thionyl Chloride, ou Li-SOCl2).

Du mythe à la réalité : L'explication technique

Chaque choix de chimie dicte de manière inflexible le comportement physique, thermique et
mécanique de vos cellules de stockage énergétique.
Le Lithium-Polymère (Li-Po) utilise un emballage souple en film aluminé laminé (appelé pouch
cell). L'absence de contrainte mécanique externe rigide signifie que la moindre dégradation
chimique interne — souvent causée par une surcharge, une décharge profonde ou une
exposition prolongée à plus de 40°C — induit une production de gaz (monoxyde de carbone,
hydrogène). Ne pouvant être contenu, ce gaz provoque le gonflement géométrique de la cellule.
C'est le phénomène bien connu et redouté du Spicy Pillow, destructeur pour les filetages et les
structures plastiques de vos produits.
Le Lithium-Ion cylindrique (type 18650 ou 21700) compense structurellement cette volatilité
chimique. Le boîtier en acier fait office d'armure de confinement et intègre des valves de sécurité
à dégazage calibré (CID - Current Interrupt Device). Cela évite les déformations mécaniques tout
en offrant une excellente tenue aux vibrations, au détriment d'une épaisseur minimale
incompressible de 18 mm.
Le Lithium Fer Phosphate (LiFePO4) brille par sa stabilité cristalline. Contrairement aux
chimies basées sur le Cobalt, la liaison chimique Oxygène-Phosphore est extrêmement forte. En
cas de court-circuit ou de surcharge, la cellule ne libère pas d'oxygène, éliminant purement et
simplement le risque d'emballement thermique (thermal runaway) et d'incendie spontané. Sa
tension nominale plus basse (3.2V contre 3.7V) implique cependant une densité énergétique
massique inférieure d'environ 30 à 40% par rapport au Li-Ion classique.

Matrice de conception : Aligner l'architecture sur le cycle de vie

Un ingénieur émérite ne sélectionne jamais une batterie uniquement « parce qu'elle rentre
parfaitement dans la boîte sous SolidWorks ». La conception d'un produit industriel mature
impose de construire l'architecture électronique complète, les algorithmes du BMS (Battery
Management System) et les enveloppes thermomécaniques autour du profil de mission du
système.

En conclusion : Ne laissez pas le hasard dicter votre autonomie

L'alimentation est le système cardiovasculaire de votre produit hardware. Injecter une batterie
conçue pour l'obsolescence rapide des smartphones grand public au sein d'un équipement
industriel destiné à affronter des décennies de variations climatiques est une erreur critique de
conception.

Le choix d'une cellule est une équation à multiples inconnues où la capacité en mAh
n'est qu'un paramètre parmi d'autres.

Vous développez un produit hardware ou un système IoT industriel ?

Ne laissez pas une erreur de choix de cellule ou une mauvaise gestion thermique
condamner vos déploiements sur le terrain. Basé à Aix-en-Provence, le bureau d'études
DesignForU vous accompagne dans la sécurisation, la simulation et la validation de vos

architectures électroniques de A à Z.
Sécuriser mon architecture Hardware

Le Watchdog Matériel : Comment éviter qu'un bug au milieu des vignes ne ruine votre startup IoT

Votre tout nouveau capteur connecté – une station agro-météorologique mesurant l'humidité et le gel – est enfin déployé au milieu d'un domaine viticole prestigieux à 500 km de vos bureaux. Il fonctionne sur pile et communique via le réseau LoRaWAN.

À 3h du matin, une baisse de tension due au froid ou une anomalie imprévue dans la pile réseau fige complètement le code. Le produit est bloqué, "briké".

Si ce capteur était sur votre bureau, vous auriez juste retiré et remis la pile. Une affaire de trois secondes. Mais là, envoyer un technicien traverser la France et arpenter les lignes de vignes juste pour appuyer sur le bouton "Reset" va vous coûter 500€.

Félicitations, ce simple petit bug logiciel vient d'anéantir la marge annuelle de ce contrat.

C'est le cauchemar absolu des interventions sur site (ce que l'industrie appelle les "Truck Rolls").

Beaucoup de startups misent tout sur la perfection de leur code. "Notre logiciel a été testé sous toutes les coutures, il ne plantera pas". L'ingénieur industriel, lui, sait que le monde réel est chaotique. Une micro-coupure de tension, un pic de chaleur estival à 42°C, ou même un rayon cosmique (très littéralement) peut faire dérailler un registre dans le processeur.

Si votre carte électronique ne sait pas se ressusciter toute seule au milieu de son champ, vous allez faire faillite en frais de maintenance.

Bienvenue au Musée de l'Électronique

Pour comprendre comment nous allons sauver votre capteur agricole, rouvrons les portes de notre grand musée de l'électronique.

Imaginez le microcontrôleur principal de votre capteur (celui qui gère les mesures et l'envoi LoRaWAN) comme le Directeur du musée. Il gère tout depuis son bureau : il lit les données des capteurs, orchestre les phases de sommeil pour économiser la pile, et pilote le modem radio.

Mais que se passe-t-il si le Directeur fait un malaise soudain dans son bureau fermé (notre fameux bug logiciel) ?

Le musée entier est paralysé. Les portes restent bloquées, plus aucune donnée ne sort, le capteur ne répond plus, et personne à l'extérieur ne sait ce qui se passe. Le produit est "planté" au milieu de nulle part.

La Solution Industrielle : Le Chien de Garde (Watchdog)

Pour éviter que le domaine viticole ne se retrouve sans surveillance, on n'espère pas simplement que le Directeur soit immortel. On installe un mécanisme totalement indépendant.

Dans le hall de notre musée, on place un immense sablier physique de 5 minutes, gardé par un Agent de sécurité intraitable et sourd.

Le Directeur a une seule règle stricte à respecter : il doit sortir de son bureau toutes les 4 minutes pour retourner le sablier.

•     Tant qu'il travaille normalement : Il fait sa routine, sort retourner le sablier, et tout va bien.
•     S'il fait un malaise (le code fige) : Il ne vient pas retourner le sablier. Le sable s'écoule entièrement. L'Agent de sécurité ne cherche pas à comprendre : il déclenche immédiatement l'alarme incendie qui réveille tout le bâtiment, coupe le disjoncteur et force une évacuation d'urgence (un vrai Reset physique). Le musée redémarre instantanément, le Directeur reprend ses esprits, et le capteur se remet à envoyer ses données.

L'EXPLICATION TECHNIQUE

En électronique, on appelle ça un External Hardware Watchdog (un chien de garde matériel externe). C'est une toute petite puce physique, un composant à quelques centimes, totalement indépendant du processeur principal.

Le logiciel de votre processeur doit lui envoyer un signal électrique régulier (le "Kick" ou le "coup de pied") à intervalles stricts. Si le logiciel plante, s'il s'enferme dans une boucle infinie ou si la pile réseau s'est bloquée et loupe le délai, la puce Watchdog prend le relais.

Elle ne se contente pas d'envoyer un signal logique : elle possède un commutateur qui va couper physiquement l'alimentation du processeur principal pendant quelques millisecondes. Cela force un redémarrage à zéro ("Cold Reset"). Zéro intervention humaine requise, aucune camionnette à envoyer dans le vignoble.

Pourquoi un Watchdog Externe ?

La plupart des microcontrôleurs modernes possèdent un Watchdog interne. Mais si une perturbation électrique majeure ou un bug lié à l'alimentation fige le processeur tout entier, le Watchdog interne meurt souvent avec lui. L'Agent de sécurité s'est évanoui dans le même bureau que le Directeur. Une puce externe, dotée de sa propre horloge isolée, reste le seul filet de sécurité infaillible.

CONCLUSION

Un amateur espère que son produit ne plantera jamais sur le terrain.
Un ingénieur industriel conçoit la carte matérielle en sachant pertinemment que le logiciel finira par planter un jour, et construit un filet de sécurité pour que le client final ne s'en rende même pas compte.

Vos produits IoT partent dans la nature et vous craignez les plantages à distance et les coûts de SAV ? Protégez votre rentabilité et l'autonomie de vos parcs de capteurs avec une architecture électronique résiliente et éprouvée pour le monde industriel.

Découvrez mon accompagnement de l'idée à l'usine, directement depuis Aix-en-Provence :
🔗 www.designforu.fr
