Capteur instable ? Comment le Filtre LC sauve votre alimentation électrique

Bienvenue sur le blog D4U ! Aujourd'hui, nous allons aborder l'un des mystères les plus frustrants de la conception électronique. Vous avez soigneusement sélectionné vos composants, épluché les datasheets, et écrit un code logiciel irréprochable. Pourtant, lors de la mise en route, la réalité refuse de correspondre à la théorie : votre système se comporte de manière erratique.

Avant de remettre en question vos talents de développeur ou l'intégrité de vos composants, il est temps de regarder ce qui se passe en coulisses, là où l'énergie circule. Installez-vous confortablement, nous allons plonger dans les fondations mêmes de votre circuit pour traquer un fantôme qui hante bien des laboratoires...

Le syndrome du capteur devenu fou

Nous sommes tous passés par là. Vous concevez une carte embarquant un capteur de très haute précision — peut-être pour une application médicale, ou un système de mesure industriel critique. Sur le papier, sa résolution est exceptionnelle. Mais lors des premiers tests sur le banc, c'est la douche froide : les données acquises sautent dans tous les sens, sans aucune cohérence.

Vous passez des heures à vérifier votre logiciel. Vous dessoudez et remplacez le capteur en pensant à un défaut de fabrication. Rien n'y fait. Le bruit persiste.

Le vrai coupable est souvent invisible et se cache en amont de votre chaîne d'acquisition : c'est votre alimentation électrique. Plus précisément, votre convertisseur DC/DC. S'il est incroyablement efficace pour abaisser ou élever une tension, il génère en contrepartie des micro-variations très rapides de courant et de tension. C'est ce qu'on appelle le bruit haute fréquence.

Si vous ne nettoyez pas cette énergie avant qu'elle n'atteigne votre capteur, elle l'aveugle littéralement. Pour comprendre comment résoudre ce problème, fermez vos logiciels de CAO un instant, et suivez-moi dans notre musée de l'électronique.

Bienvenue au Musée : Canaliser la foule hystérique

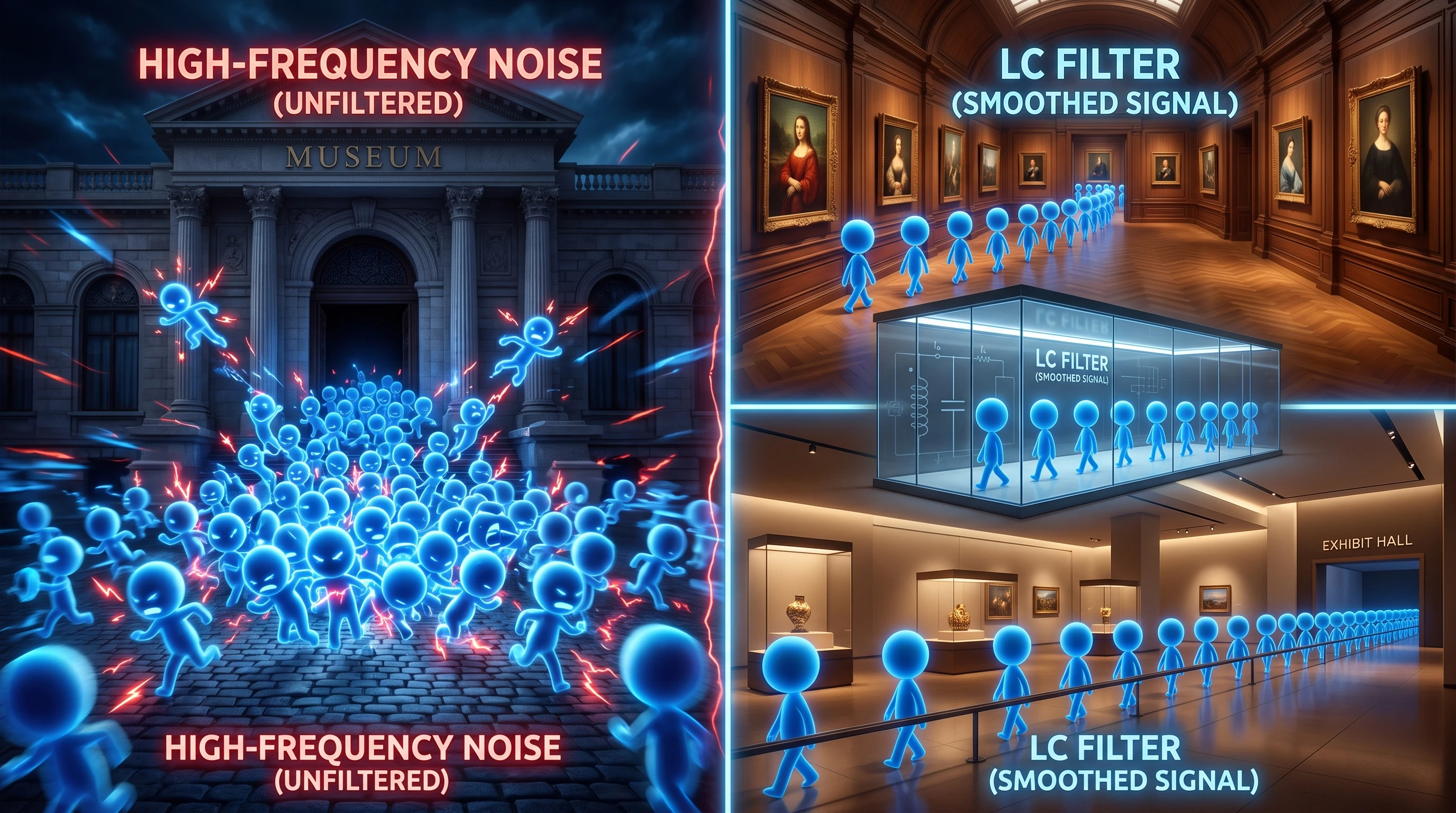

Chez D4U, nous aimons visualiser un circuit électronique comme un grand musée vivant. Rappelons brièvement nos règles d'architecture :

• Le Courant (I), c'est la foule de visiteurs qui se déplace dans le musée.
• La Tension (V), c'est le niveau d'enthousiasme, voire d'agitation de cette foule.
• L'Inductance (L) est un long couloir sinueux rempli d'œuvres d'art fascinantes.
• Le Condensateur (C) est un grand sas d'attente, une antichambre avant une salle d'exposition.

Imaginez l'alimentation électrique (votre convertisseur DC/DC) comme l'entrée principale du musée donnant sur une rue très passante. À cause de l'agitation extérieure, la foule qui franchit les portes (le bruit haute fréquence) est chaotique. Certains visiteurs sprintent, d'autres s'arrêtent net pour chercher leur billet, l'enthousiasme est à son comble, ils crient et se bousculent.

Votre capteur de haute précision, c'est la salle VIP du musée. Une salle où le silence absolu est requis pour contempler des œuvres d'une extrême délicatesse. Si vous laissez cette foule hystérique entrer directement de la rue vers la salle VIP, c'est le désastre garanti. Impossible pour quiconque de travailler et d'admirer les œuvres au calme.

La solution de l'architecte

Pour "nettoyer" cette foule et ramener la sérénité, l'architecte du musée va imposer un parcours strict aux visiteurs avant qu'ils n'atteignent la salle VIP. Ce parcours en deux étapes, c'est le Filtre LC.

1. L'Inductance (Le long couloir) : Dès l'entrée, j'oblige la foule à traverser un très long couloir en zigzag, tapissé des plus belles toiles de maîtres. Que se passe-t-il ? Les visiteurs qui sprintaient et bousculaient tout le monde sont physiquement contraints de ralentir. L'élan de la foule se stabilise. Les mouvements brusques et les changements de rythme disparaissent. La foule avance désormais à un pas constant.
2. Le Condensateur (Le sas d'attente) : Au bout de ce couloir, les visiteurs n'entrent pas tout de suite dans la salle VIP. Ils pénètrent dans un grand sas. Cette antichambre encaisse les dernières petites variations : si un petit groupe arrive un peu trop vite, le sas l'absorbe. Le niveau d'enthousiasme s'homogénéise.

Le résultat ? Lorsque les portes du sas s'ouvrent enfin vers la salle VIP, la foule en sort dans un flux parfaitement calme, lisse, et continu. Le capteur peut travailler dans des conditions optimales.

Retour au laboratoire : L'explication technique du Filtre LC

Si nous traduisons cette métaphore architecturale en ingénierie matérielle, un filtre LC (composé d'une inductance placée en série et d'un condensateur placé en parallèle par rapport à la masse) est le meilleur nettoyeur d'énergie que vous puissiez intégrer à votre PCB.

Voici comment ils travaillent en tandem :

• L'Inductance (L) s'oppose aux variations brutales de courant. Physiquement, elle stocke l'énergie sous forme de champ magnétique. Lorsqu'un pic de courant haute fréquence (la course chaotique) tente de passer, le champ magnétique s'y oppose. L'inductance bloque le bruit haute fréquence tout en laissant passer le courant continu (DC).
• Le Condensateur (C) s'oppose aux variations brutales de tension. Il stocke l'énergie sous forme de champ électrique. S'il reste des micro-variations de tension après l'inductance, le condensateur agit comme un réservoir tampon (le sas d'attente), absorbant les pics et comblant les creux.

Ensemble, ils forment un filtre passe-bas redoutable. Ils transforment une alimentation "sale", hachée et bruitée, en une ligne d'alimentation pure et parfaitement linéaire. Placé au plus près des broches d'alimentation (VCC/VDD) de votre composant sensible, le filtre LC garantit que votre convertisseur analogique-numérique (ADC) ou votre capteur lira le signal réel, et non le bruit de l'alimentation.

Ne laissez pas le bruit ruiner votre projet

S'il y a une leçon cruciale à retenir en conception électronique, c'est celle-ci : un système électronique de précision n'est jamais meilleur que la propreté de l'énergie qui le nourrit.

Négliger le filtrage de vos alimentations, c'est prendre le risque de voir des semaines de développement ruinées par des mesures instables, ou pire, de voir votre produit échouer lors des tests de certification CEM (Compatibilité Électromagnétique).

Vos mesures analogiques sont instables ? Votre dernière carte prototype vous donne des sueurs froides à l'approche des tests de certification ? Le routage d'une alimentation à faible bruit exige de la méthode et de l'expérience.

Depuis notre bureau d'études DesignForU, basé sous le soleil d'Aix-en-Provence, nous accompagnons les entreprises pour transformer des concepts ambitieux en produits fiables et robustes. Que ce soit pour assainir l'architecture d'une carte récalcitrante, concevoir de l'électronique de précision ou passer haut la main vos normes CEM, nous sommes là pour vous.

Et vous, quelle a été votre pire expérience avec une alimentation bruitée ? Avez-vous déjà dû redessiner une carte à cause d'un capteur instable ?

Discutons-en dans les commentaires ou [contactez-nous directement] pour que nous dessinions ensemble l'architecture de votre prochain succès industriel !
