Le Syndrome du Bug Fantôme : Pourquoi un composant à 2 centimes peut sauver votre projet

Nous sommes tous passés par là. Il est 23h, la date de lancement de votre nouveau produit IoT approche à grands pas, et votre carte électronique a soudainement décidé de faire des siennes. Votre microcontrôleur redémarre de façon totalement aléatoire. Un coup, tout fonctionne ; l'instant d'après, le système s'effondre au moment précis où il tente d'envoyer une donnée ou d'allumer un simple voyant.

Dans l'open space, la tension monte. L'équipe logicielle s'arrache les cheveux, épluchant des milliers de lignes de code pour chasser désespérément une fuite de mémoire introuvable ou un pointeur fantôme. La frustration est telle que vous vous apprêtez peut-être à débloquer un budget d'urgence de 5 000 € pour faire appel à un expert en débogage logiciel.

Mais avant de jeter la pierre à vos développeurs, faites une pause.

En tant que concepteur électronique basé à Aix-en-Provence, je suis régulièrement appelé à la rescousse pour résoudre ce fameux "Bug Fantôme". Et dans la grande majorité des cas, la réalité est difficile à avaler : votre code est absolument parfait. L'alimentation globale de votre carte est robuste. Le problème se cache ailleurs, dans un minuscule détail physique de votre circuit imprimé que beaucoup considèrent, à tort, comme facultatif.

Pour comprendre l'invisible et découvrir ce qui pousse votre puce à "disjoncter" sans crier gare, nous allons devoir retourner faire un tour dans les couloirs de notre célèbre musée de l'électronique. Prêt à découvrir pourquoi votre système s'évanouit au pire moment ? Suivez le guide.

Votre microcontrôleur redémarre tout seul de façon totalement aléatoire ? Vous vous apprêtez à signer un devis de 5 000 € pour une mission de débogage logiciel intensif afin de débusquer ce que vous pensez être une fuite de mémoire ou une boucle infinie ?

Arrêtez tout. Le coupable n'est probablement pas votre code. C'est un composant à 0,02 € que vous avez oublié (ou mal placé) sur votre carte.

En tant que concepteur électronique basé à Aix-en-Provence, j'ai vu des lancements de produits repoussés de plusieurs mois pour ce genre de détail. Des équipes entières qui s'arrachent les cheveux parce qu'une carte plante systématiquement dès qu'une simple LED s'allume ou qu'un module Wi-Fi s'éveille. La réalité ? Le code est parfait. C'est votre puce qui meurt de soif pendant une microseconde.

Plongeons ensemble dans la physique de ce "Bug Fantôme" et voyons comment le dompter.

L'Analogie du Musée : Le Guide Hyperactif et la Gourde d'Eau

Pour comprendre le problème, reprenons notre analogie familière du musée. Si la foule représente le courant (les électrons) et l'enthousiasme représente la tension, regardons de plus près le comportement de notre microcontrôleur.

Imaginez le meilleur guide de votre musée (votre processeur). Il est brillant, mais il est hyperactif. Il court d'une œuvre à l'autre à une vitesse folle (la haute fréquence d'horloge). Pour tenir ce rythme effréné, notre guide ne mange pas de gros repas ; il a besoin de boire de toutes petites gorgées d'eau, mais très souvent et de manière instantanée.

Le problème ? La source d'eau principale du musée (votre batterie ou votre alimentation principale) se trouve au sous-sol, au bout d'un long couloir sinueux.

Quand le guide a soudainement un pic d'effort et demande de l'eau, le temps que la commande descende au sous-sol et que l'eau remonte le long couloir, il est déjà trop tard. Le guide fait un malaise vagal. Il s'évanouit au milieu d'une phrase, se réveille quelques secondes plus tard, confus, et recommence sa visite à zéro.

En électronique, ce malaise s'appelle une chute de tension locale (ou Brownout), et le réveil confus, c'est le Reset intempestif de votre puce

.
La Solution : La Gourde de Survie

La solution n'est pas de grossir la citerne du sous-sol. La solution est de donner une petite gourde d'eau au guide, accrochée directement à sa ceinture.

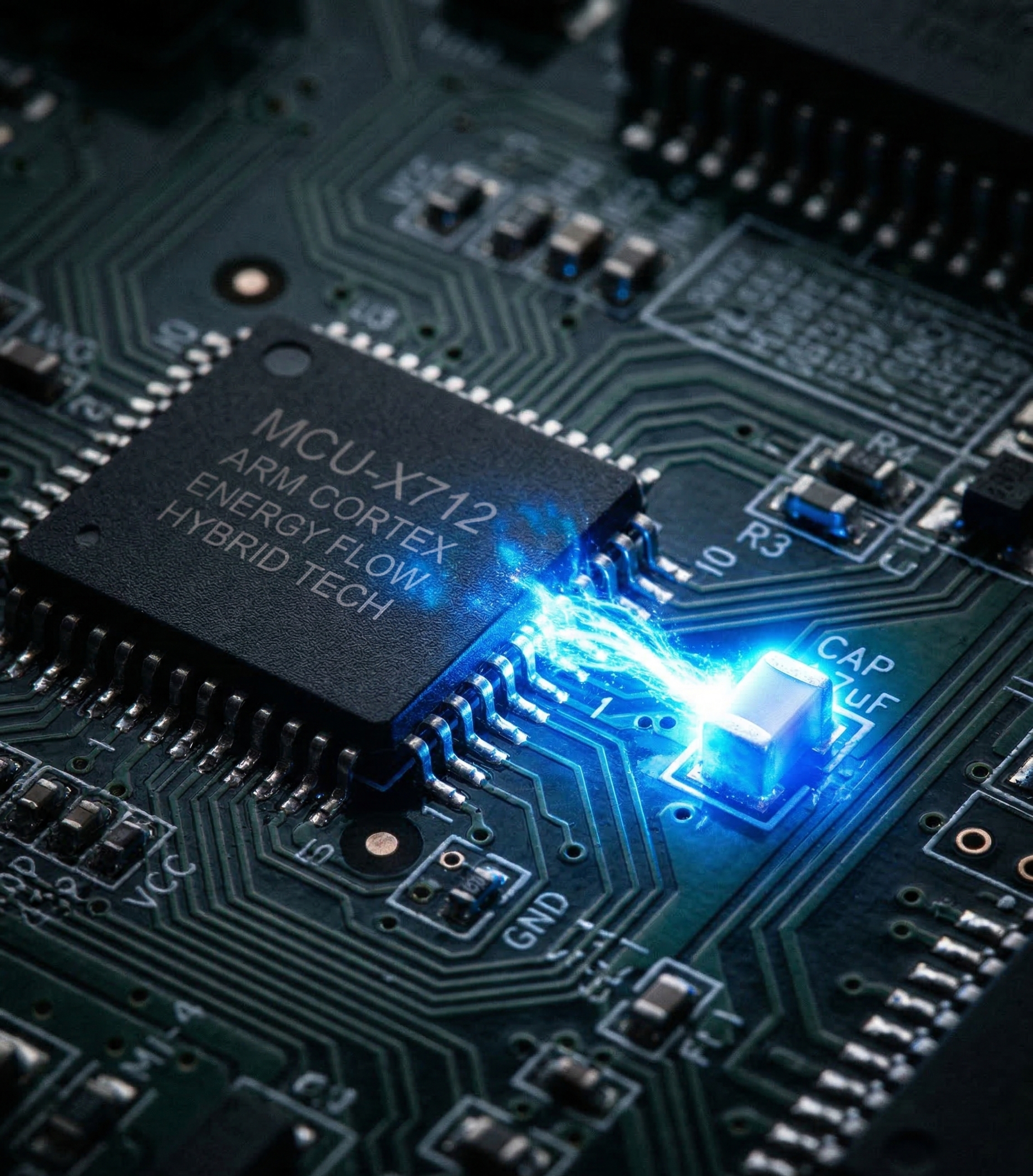

C'est exactement le rôle du Condensateur de Découplage. Habituellement, nous voyons le condensateur comme un grand sas d'attente pour la foule, mais ici, c'est une mini-réserve d'énergie individuelle. Placée à moins de 2 millimètres de la puce, cette réserve est prête à "perfuser" le composant instantanément au moindre pic de demande.

De l'Analogie à la Pratique : L'Électronique derrière le Reset

Pourquoi l'alimentation principale, même si elle fait 5 Ampères, ne suffit-elle pas à nourrir une petite puce qui n'en consomme que quelques milliampères en moyenne ? La réponse réside dans la notion de "vitesse de l'énergie".

Quand une porte logique à l'intérieur de votre microcontrôleur change d'état (de 0 à 1), elle se comporte comme un micro court-circuit pendant une fraction de nanoseconde. Elle exige un appel de courant immédiat.

Cependant, les pistes de cuivre de votre circuit imprimé (PCB) qui relient l'alimentation à la puce ne sont pas parfaites. Elles possèdent deux ennemis redoutables :

•     La résistance parasite (R) : Plus la piste est longue et fine, plus elle freine le passage des électrons.
•     L'inductance parasite (L) : Souvenez-vous, l'inductance est ce long couloir où la foule n'aime pas changer d'allure brusquement. Une piste de cuivre s'oppose naturellement aux variations rapides de courant.

Les Mathématiques du Crash

Lorsque la puce réclame un pic de courant soudain, la variation de courant par rapport au temps (dtdi​) est gigantesque. À cause de l'inductance (L) de la piste, cette demande crée une chute de tension (V) que l'on calcule avec cette formule classique :

V=Lxdt/di​

S'ajoute à cela la chute de tension due à la résistance de la piste :

ΔV=R⋅I

La tension aux bornes (les broches VCC et GND) de votre microcontrôleur s'effondre littéralement pendant quelques nanosecondes. Le système de protection interne de la puce détecte que la tension passe sous le seuil critique de fonctionnement (par exemple, sous 2.7V pour une puce 3.3V) et déclenche un Brownout Reset pour protéger le système. Le microcontrôleur redémarre.

Découvrez notre article sur le filtre RC passe-bas pour comprendre comment lisser un signal

Comment bien utiliser vos Condensateurs de Découplage ?

Le problème n'est donc pas que votre alimentation globale est trop faible. Le vrai problème, c'est d'ignorer que l'énergie a une "vitesse de propagation", et qu'une puce moderne à haute fréquence ne peut tout simplement pas attendre.

Voici les règles d'or pour vos conceptions :

• Le bon composant : On utilise généralement des condensateurs céramiques (souvent 100 nF) car ils ont une très faible Résistance Série Équivalente (ESR) et une très faible Inductance Série Équivalente (ESL). Ils sont capables de libérer leur énergie de manière fulgurante.
• La bonne distance : La gourde doit être sur la ceinture du guide, pas dans le couloir ! Le condensateur doit être placé le plus près possible des broches d'alimentation (VCC/VDD et GND) du microcontrôleur.
• Chaque broche compte : Si votre puce possède 4 paires de broches d'alimentation, mettez 4 condensateurs de découplage.
• Minimisez la boucle : Le courant part du condensateur, entre dans la puce, et doit revenir au condensateur par la masse (GND). Cette boucle doit être la plus courte physiquement possible pour minimiser l'inductance parasite.

Conclusion : La Plomberie de Haute Précision

L'électronique n'est pas de la magie, c'est de la plomberie de très haute précision. L'eau (le courant) ne se téléporte pas ; elle met du temps à circuler dans vos tuyaux (vos pistes).

Ne laissez pas l'absence d'un petit condensateur CMS taille 0402 détruire des mois de R&D et plomber votre budget logiciel. La prochaine fois que votre système IoT a un comportement erratique, avant d'accuser le développeur C++, sortez votre oscilloscope, placez votre sonde au plus près des broches d'alimentation de la puce, et traquez la chute de tension.

Vous avez un projet IoT complexe ou vous faites face à un "Bug Fantôme" qui bloque votre mise sur le marché ?

N'hésitez pas à me contacter. En tant que bureau d'études basé à Aix-en-Provence, je serais ravi de jeter un œil à vos schémas et de m'assurer que tous vos "guides" ont bien leur gourde d'eau !
