Le moment le plus stressant pour votre carte électronique n’est pas lorsqu'elle tourne à plein régime.

C’est la fraction de seconde exacte où l’utilisateur la met sous tension.

Vous branchez votre appareil. Une petite LED s'allume, tout a l'air de bien se passer. Mais en réalité, à l'échelle microscopique, un drame d'une grande violence vient de se jouer. Votre produit, qui consomme normalement un modeste 0,5 Ampère en fonctionnement, vient littéralement d'en aspirer 20 pendant une milliseconde.

C'est ce que l'on appelle le Courant d'Appel, ou Inrush Current en anglais.

Ce pic transitoire n'est généralement pas assez fort pour déclencher un incendie. En revanche, il est largement suffisant pour user prématurément vos connecteurs, griller un fusible CMS à petit feu, ou faire chuter l'alimentation générale de la carte au point de faire redémarrer (reset) votre processeur dès l'allumage.

Comment un tel phénomène se produit-il ?

Et surtout, comment le dompter ?

Fermez les yeux et suivez-moi.

Bienvenue au Musée de l'Électronique

Pour comprendre ce qui se passe réellement sur votre circuit imprimé, reprenons notre célèbre analogie. Imaginez un grand et majestueux musée, situé en plein cœur d'Aix-en-Provence.

Rappelez-vous nos codes :

• La Tension (V) représente l'enthousiasme et l'agitation de la foule.
• Le Courant (I) est la foule elle-même, le flux de visiteurs qui se déplace.

Aujourd'hui, nous avons ajouté de grands salons d’attente un peu partout dans le bâtiment.

Ce sont vos Condensateurs. En électronique, ce sont des composants essentiels qui stockent l'énergie pour lisser et stabiliser le fonctionnement de votre circuit.

Dans notre musée, ce sont des zones où la foule peut s'accumuler.

Il est 8h59. Le musée est encore fermé. Tous les salons d'attente sont totalement vides.

9h00. C’est l’ouverture des portes (Power ON).

À l'extérieur, la foule est massée.

Dès que les portes s'ouvrent, les visiteurs aperçoivent ces immenses salons complètement vides et disponibles.

C’est la ruée. Des milliers de personnes (un courant énorme) se précipitent en même temps à travers l'entrée principale pour remplir ces espaces le plus vite possible. Cette bousculade éclair fatigue mécaniquement l'entrée.

À force de subir cette ruée dantesque tous les matins, les gonds des portes principales (qui représentent vos interrupteurs, vos connecteurs ou vos transistors) s'usent et finissent par casser des années avant leur durée de vie initialement prévue.

La Réalité Technique : Pourquoi le condensateur est-il si gourmand ?

Revenons à notre carte électronique. À l’instant précis de l'allumage, les condensateurs de votre circuit (notamment les gros condensateurs de filtrage en entrée d'alimentation) sont totalement déchargés.

Physiquement, un condensateur vide se comporte presque comme un court-circuit parfait pendant un bref instant lorsqu'on lui applique une tension. Sa résistance interne (ESR) est extrêmement faible. Résultat : il aspire toute l'énergie disponible sur la source de façon brutale pour se charger.

Ce stress thermique, bien qu'invisible à l'œil nu, dégrade vos composants d'alimentation à chaque cycle de démarrage. De plus, si votre alimentation principale n'est pas capable de fournir ce pic de courant massif, sa tension va s'effondrer momentanément. C'est la cause classique du microcontrôleur qui refuse de démarrer correctement ou qui subit un Brown-out Reset inexpliqué.

La Solution Industrielle : Imposer un "Soft-Start"

Un produit électronique conçu pour durer 10 ans ne laisse jamais l'énergie entrer sans contrôle. L'ingénierie impose une solution élégante : le Soft-Start (ou démarrage progressif).

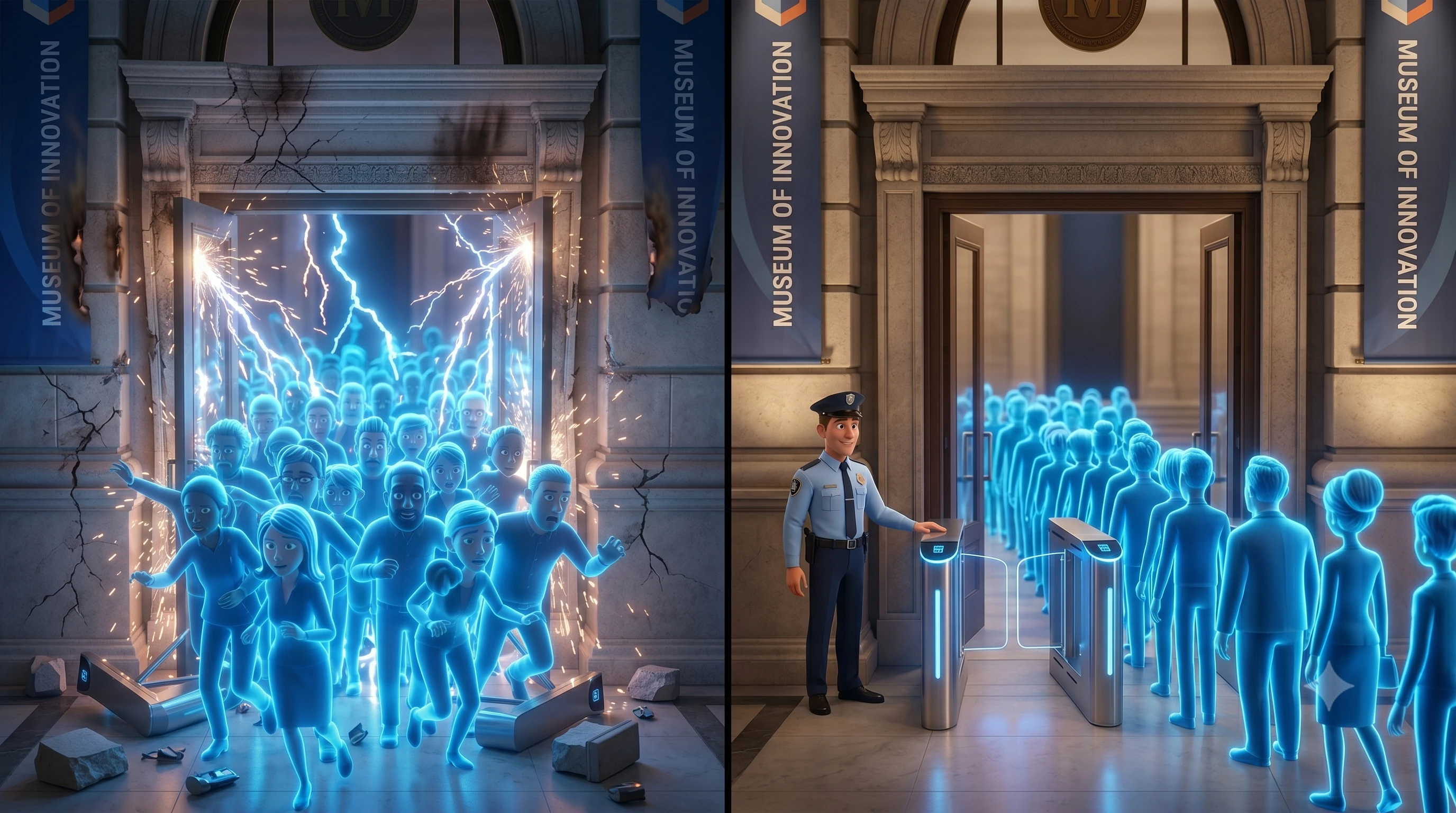

Retournons à l'entrée de notre musée. L'administration a compris que la ruée de 9h00 détruisait les portes. La solution ? Le vigile n'ouvre plus les grandes portes d'un seul coup.

• À 9h00, il n'ouvre d'abord qu'un tout petit portillon (l'équivalent d'une résistance de limitation ou d'un circuit de contrôle de rampe).
• Il laisse entrer les visiteurs au compte-gouttes. Les salons d'attente se remplissent calmement et progressivement. L'enthousiasme (la tension) monte en douceur.
• Une fois les espaces pleins et la situation stabilisée, le vigile ouvre enfin les grandes portes pour laisser circuler le flux normal de la journée.

Zéro bousculade. Zéro usure.

En électronique, cela se traduit par l'intégration d'un composant dédié (un PMIC avec fonction Soft-Start, un transistor MOSFET piloté par une rampe RC, ou une thermistance CTN d'inrush) qui va brider volontairement le courant d'appel pendant les premières millisecondes, le temps que les condensateurs se chargent en douceur.

De l'artisanat à l'industrie

Faire fonctionner un circuit électronique en régime établi sur un coin de bureau, c'est la base. Mais gérer, anticiper et sécuriser les régimes transitoires (comme l'allumage brutal, les coupures soudaines ou les perturbations électromagnétiques), c'est exactement ce qui différencie un prototype fragile d'un produit industriel fiable et pérenne.

Le courant d'appel n'est pas une fatalité, c'est un paramètre de conception.

Vous voulez concevoir un produit électronique robuste, capable de résister aux rigueurs du terrain et qui ne s'abîme pas à chaque branchement ?

Arrêtons de bricoler et passons ensemble à la véritable industrialisation.

Basé à Aix-en-Provence, D4U vous accompagne pour transformer vos concepts en produits fiables, certifiables et prêts pour la production en série.
