Le Solo et le Brouhaha : Comment Sauver Vos Données du Bruit Électrique

Votre capteur murmure. Votre circuit hurle.

C'est un problème frustrant et quotidien en conception électronique : au milieu du vacarme électrique ambiant, l'information la plus cruciale — ces quelques millivolts qui disent la vérité — est totalement noyée.

Votre processeur devient sourd. Il ne peut distinguer le signal du bruit et finit par prendre des décisions basées sur le chaos. Les résultats ? Un thermostat qui s'emballe, des mesures faussées, un produit qui échoue.

Dans cet article, nous n'allons pas nous contenter de "monter le volume". Nous allons découvrir comment isoler chirurgicalement le bon signal pour lui donner la puissance d'une annonce claire et indiscutable. Préparez-vous, le spectacle va commencer.

une analogie pour mieux comprendre.

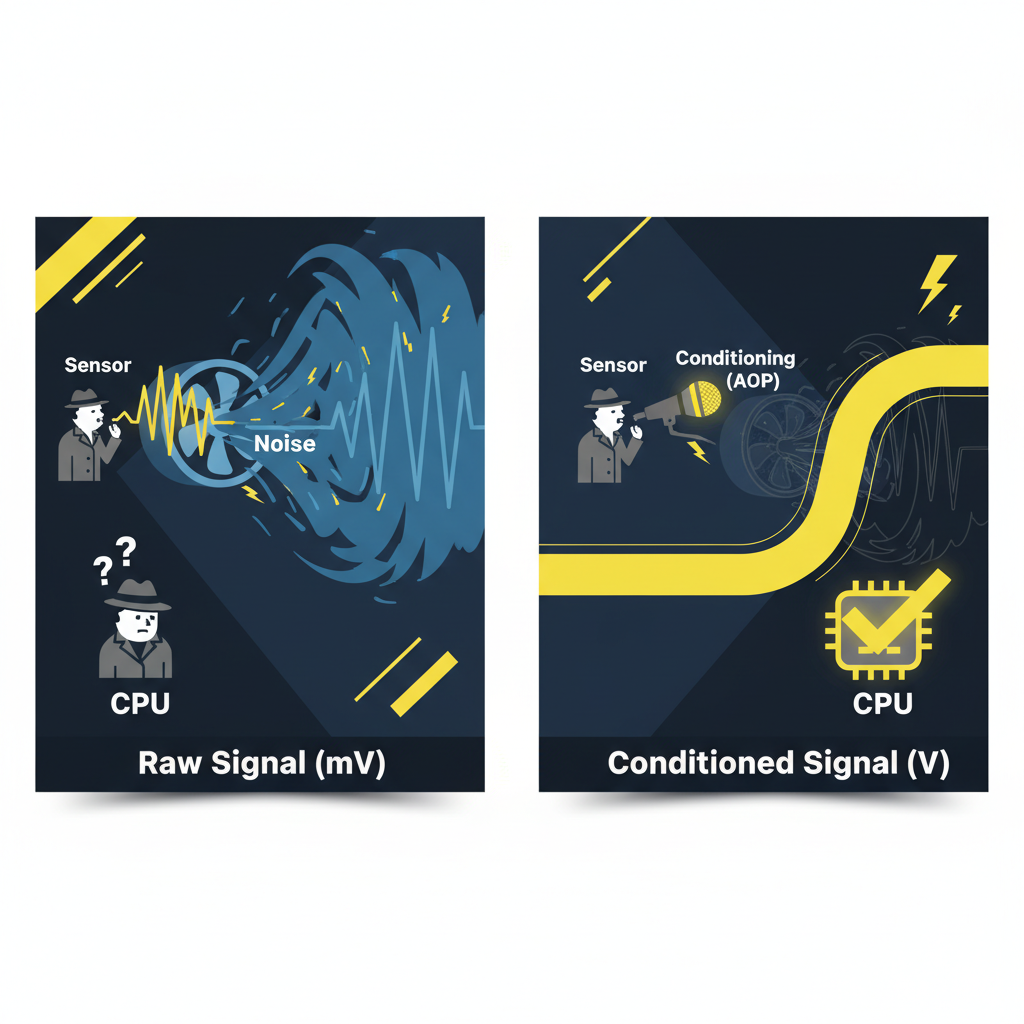

un témoin (votre Capteur) qui murmure une information vitale (vos données) à un commissaire (votre Processeur).

Le problème ? La pièce est bruyante (le bruit électrique) et le commissaire n'entend rien.

L'information est perdue.

Cette image est parfaite.

En conception électronique, nous vivons cela tous les jours. Nous avons des capteurs de température, de pression ou de lumière qui capturent des vérités physiques essentielles, mais ils le font avec une voix minuscule, de l'ordre de quelques millivolts (mV).

Pendant ce temps, le reste de votre circuit, les alimentations à découpage, les antennes WiFi voisines, ou même le simple bruit thermique, hurlent à pleins poumons.

Le résultat ? Votre processeur, qui attend un ordre clair, reçoit un brouhaha. Il ne peut distinguer le signal de la vérité du vacarme ambiant. C'est à ce moment-là que votre thermostat croit qu'il fait 300°C ou que votre système de sécurité déclenche une alarme pour un fantôme.

Pour vraiment saisir l'enjeu, oublions le commissariat et allons plutôt dans un endroit encore plus bruyant : un stade en plein concert.

L'Analogie du Concert : Le Solo de Violon Perdu

Imaginez : vous êtes au cœur d'un stade plein à craquer. 80 000 personnes en délire.

• Le Signal : Sur scène, un virtuose du violon (votre Capteur) joue un solo incroyablement subtil et rempli d'émotion. C'est le cœur du morceau. Sa "voix" est un signal de quelques millivolts (mV).
• Le Bruit : Autour de lui, la foule (le bruit électrique ambiant) hurle, tape des pieds. Les basses de la sono font vibrer le sol (le bruit 50Hz de l'alimentation) et la ventilation du stade gronde.
• La Cible : Tout au fond, dans la régie, l'ingénieur du son (votre Processeur ou Microcontrôleur) doit enregistrer ce solo pour l'album live. Il doit prendre une décision : est-ce que le solo est bon ?

Le drame ? L'ingénieur tend l'oreille, pousse les manettes... il n'entend qu'une bouillie sonore. La clameur de la foule couvre totalement les notes délicates du violon.

L'information, bien que cruciale, est inutile. L'enregistrement est raté.

La Solution : Le Mégaphone "Chirurgical"

On ne va pas demander au violoniste de jouer plus fort (on ne peut pas changer la physique du capteur).

On ne va pas non plus demander à 80 000 personnes de se taire (on ne peut pas arrêter le bruit du monde).

Non, on va utiliser la technologie. On va placer un micro de contact ultra-sensible directement sur le chevalet du violon.

Ce micro, c'est notre Amplificateur Opérationnel (AOP), la pièce maîtresse du conditionnement de signal.

Voici ce qu'il fait :

• Il Isole (Entrée Différentielle) : Le micro est conçu pour capter la vibration précise du bois du violon et ignorer activement le son ambiant qui arrive par l'air. Il fait la différence entre "ce que le violon fait" et "ce que la foule fait".
• Il Amplifie (Gain) : Il est branché à un pré-amplificateur surpuissant. Il prend le "murmure" de la corde (le signal en mV) et le transforme en un signal clair et puissant, digne d'un solo de guitare électrique (le signal en Volts (V)).
• Il Clarifie (Filtrage) : L'ingénieur du son ajoute un filtre. Il coupe les grondements de basse fréquence (la ventilation) et les sifflements aigus (les larsens), pour ne garder que la "texture" parfaite du violon.

Désormais, l'ingénieur du son (le Processeur) entend parfaitement le solo. Il n'entend pas "HURLEMENT-note-HURLEMENT", il entend : "LA-SI-DO#...".

La décision peut être prise. Le solo est dans la boîte.

L'Application Technique : Dans la Peau de l'Ingé Son

Sortons du concert pour revenir à notre circuit imprimé. Ce "micro + pré-ampli", l'Amplificateur Opérationnel (AOP ou Op-Amp), est probablement le composant analogique le plus polyvalent qui soit.

Le Super-Pouvoir de l'AOP : L'Amplification Différentielle

Le secret de l'AOP, c'est qu'il n'a pas une, mais deux oreilles (deux entrées) :

• Une entrée non-inverseuse (Vin+​)
• Une entrée inverseuse (Vin−​)

L'AOP n'amplifie pas une tension. Il amplifie la différence entre ces deux entrées.

La formule de base est simple : Vout​=G×(Vin+​−Vin−​)

Où G est le Gain (le "volume" de notre pré-ampli), que nous, concepteurs, fixons avec quelques résistances externes.

C'est exactement ce que nous voulons. On connecte la "vibration" de notre violon (le signal + du capteur) à l'entrée Vin+​, et on utilise l'entrée Vin−​ pour écouter le "bruit" ambiant (la référence, ou masse du capteur).

L'AOP fait le calcul : "Quelle est la différence entre le son du violon et le son de la foule ?"

Et il n'amplifie que cette différence. Le bruit commun aux deux entrées est rejeté (c'est le fameux Taux de Réjection en Mode Commun - TRMC).

Plus que de l'Amplification : Le "Conditionnement"

Le terme "conditionnement de signal" est crucial. Nous ne nous contentons pas de "monter le volume". Nous préparons le signal pour qu'il soit parfaitement digestible par le processeur (ou son traducteur, le Convertisseur Analogique-Numérique - CAN).

• Filtrage (Couper le Bruit de Fond) : Comme notre ingé son, on ajoute des condensateurs et des résistances autour de l'AOP pour créer un filtre actif. On peut décider de ne laisser passer que les signaux lents (filtre passe-bas, pour une température, ce qui revient à couper les sifflements aigus) ou de couper les ronflements (filtre passe-haut, pour un micro).

• Adaptation d'Impédance (Le Confort du Violoniste) : C'est un point clé.
  • Haute Impédance d'Entrée : Les capteurs sont souvent "fragiles" (haute impédance de sortie). Ils ne peuvent pas "pousser" un signal fort. L'AOP a une impédance d'entrée quasi-infinie. Il écoute sans "peser" sur le capteur, sans étouffer son son. C'est un auditeur parfait.
  • Basse Impédance de Sortie : Une fois le signal amplifié, l'AOP devient un roc. Il a une impédance de sortie très basse, capable de "piloter" (fournir le courant nécessaire) le câble vers le processeur sans faiblir, même s'il y a du bruit sur le chemin.

Conclusion : Le Plus Beau Solo du Monde ne Sert à Rien s'il Reste un Murmure

Vous pouvez avoir le capteur le plus cher et le processeur le plus rapide du monde.

Si vous négligez le pont entre les deux, votre produit est sourd.

Le conditionnement de signal, c'est l'art de donner un micro de contact à la vérité dans une foule en délire. C'est transformer un murmure fragile de millivolts en une commande claire et indiscutable de Volts. C'est la différence entre un gadget qui devine et un instrument qui sait.

Vos données capteurs ont une valeur immense. Assurez-vous qu'elles soient entendues.
