Le Condensateur : L'Architecte Secret de Toute Conception Électronique Fiable

Découvrez les 3 rôles vitaux du condensateur (filtre, bulk, découplage) expliqués simplement. Un guide essentiel pour une conception électronique robuste, par votre expert en conception de produit à Aix-en-Provence.

Introduction : Le Secret de la Stabilité

Vous avez probablement déjà vu ce phénomène. Vous appuyez sur le bouton "Off" d'un appareil audio, d'une console de jeu ou d'un gadget, et sa petite LED d'état ne se coupe pas brutalement. Elle s'éteint en un doux fondu, comme si une dernière once d'énergie s'attardait avant de disparaître.

D'où vient cette énergie résiduelle ? Pourquoi le circuit ne meurt-il pas instantanément ?

Cette élégance discrète est la signature d'un des composants les plus fondamentaux et pourtant les plus méconnus de l'électronique : le condensateur.

Si, dans notre article précédent, nous avons vu que la résistance était le "contrôleur" indispensable pour protéger nos composants, le condensateur, lui, est l'architecte du temps et de l'énergie. Il ne se contente pas de protéger ; il régule, stocke, lisse et stabilise.

Maîtriser ses multiples facettes est une étape non négociable dans la transition du prototypage amateur vers une conception de produit professionnelle et fiable. C'est une compétence au cœur de notre métier dans notre bureau d'étude spécialisé en conception électronique à Aix-en-Provence.

Aujourd'hui, nous allons démystifier les trois rôles majeurs du condensateur en reprenant notre analogie du musée, pour que vous ne le regardiez plus jamais comme un simple petit cylindre sur un circuit.

Chapitre 1 : Le Condensateur est un Sas d'Attente

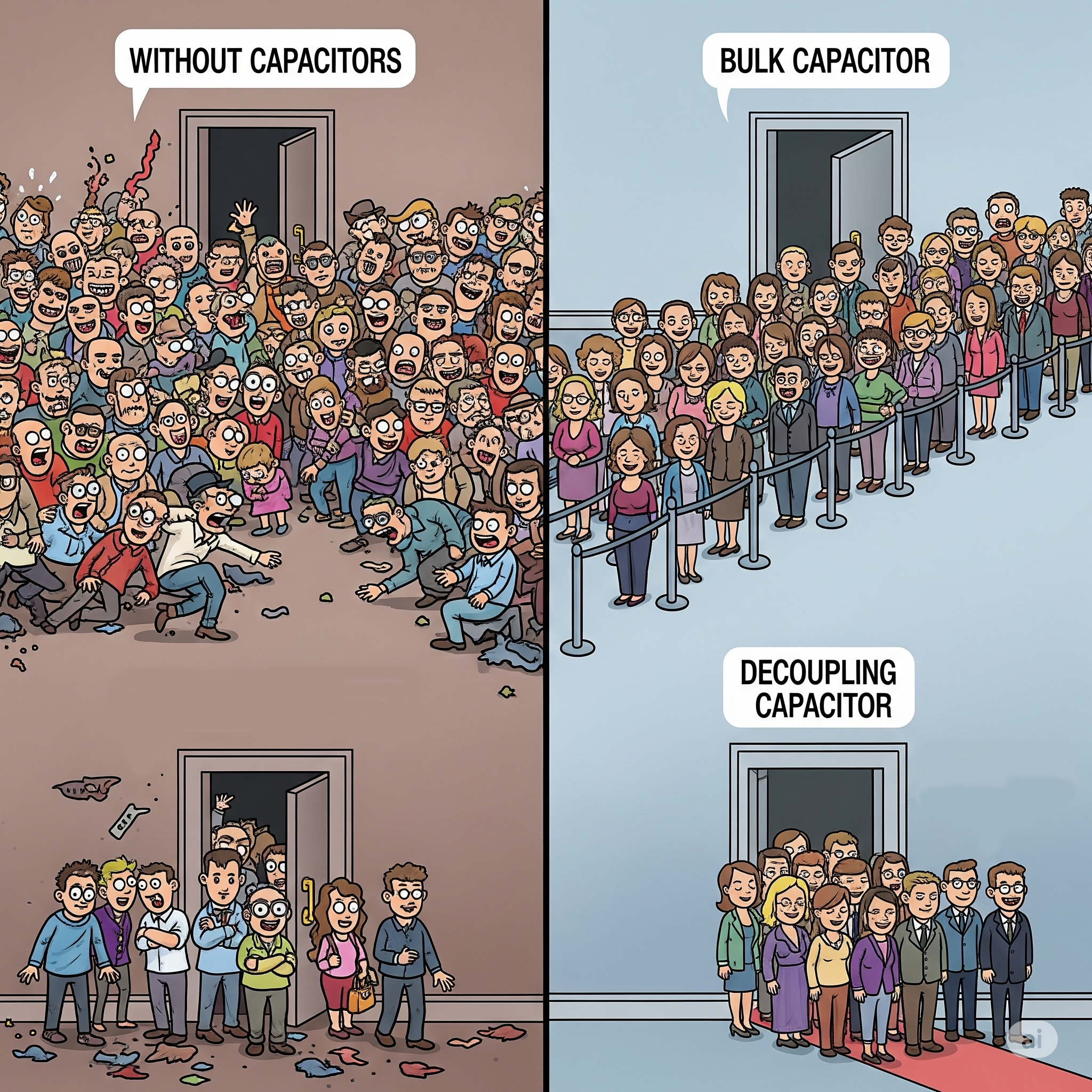

Avant de plonger dans ses rôles, rappelons-nous l'image qui nous guide : un circuit est un musée, et le courant électrique est une foule de visiteurs.

Dans cette métaphore, le condensateur est un sas ou une salle d'attente. Sa fonction la plus élémentaire est de stocker des "visiteurs" (la charge électrique) pour les relâcher plus tard. La taille de la salle (sa capacité, mesurée en Farads) et la taille de ses portes (sa résistance interne) déterminent à quelle vitesse il peut se remplir et se vider.

Mais un sas peut être utilisé de bien des manières. C'est dans ses applications que la magie opère.

Chapitre 2 : Rôle N°1 - Le Lisseur de Foule (Le Condensateur de Filtrage)

Le problème : Une alimentation "nerveuse"

Imaginez que l'entrée principale de votre musée donne sur une rue où les bus touristiques arrivent par vagues imprévisibles. La foule de visiteurs qui se présente à l'entrée est donc chaotique : tantôt un afflux massif, tantôt un calme plat. Si vous laissiez ce flux erratique se propager dans le musée, ce serait l'anarchie. Les salles seraient surchargées puis vides, rendant l'expérience désagréable et imprévisible.

En électronique, c'est exactement ce qui se passe avec de nombreuses sources d'alimentation, notamment lorsqu'on transforme le courant alternatif du mur en courant continu pour nos appareils. Le courant obtenu est "brut", plein d'ondulations (appelées ripple). Alimenter un composant sensible avec ce courant "nerveux" est le meilleur moyen de le rendre instable, voire de l'endommager.

La solution : Le grand sas de lissage

La solution de bon sens ? Installer un immense sas d'attente juste après l'entrée principale.

C'est le rôle du condensateur de filtrage.

• Quand une vague de visiteurs arrive, le surplus remplit le grand sas au lieu d'envahir le musée.
• Quand un creux se présente, le sas libère progressivement les visiteurs qu'il a en stock.

Le résultat est spectaculaire : en sortie du sas, le flux de visiteurs est devenu un fleuve calme, constant et prévisible. Le condensateur a "absorbé" les ondulations, fournissant une tension parfaitement lisse au reste du circuit. C'est la première étape de toute conception électronique de qualité : garantir une alimentation propre.

Chapitre 3 : Rôle N°2 - La Réserve d'Urgence (Le Condensateur de "Bulk")

Le problème : La demande de puissance soudaine

Votre musée abrite désormais une exposition phare : un spectacle son et lumière qui, pour démarrer, a besoin d'un éclairage surpuissant et d'un système audio qui consomment une quantité d'énergie colossale, mais pendant une fraction de seconde seulement.

Si cette attraction puisait son énergie directement à l'entrée principale du musée, la demande soudaine serait si forte que le flux général s'effondrerait. Les lumières des autres salles baisseraient, la sécurité serait compromise. En électronique, cet effondrement s'appelle une chute de tension. Elle peut être si sévère qu'elle peut faire redémarrer le microprocesseur de votre appareil, créant des bugs inexplicables.

La solution : La salle d'attente délocalisée

Il est impensable de faire venir une foule de l'autre bout du musée en une milliseconde. La solution est de préparer le coup. On installe une énorme salle d'attente secondaire (le condensateur de bulk) juste à côté de l'exposition.

Cette salle se remplit tranquillement avec le flux normal du musée. Mais lorsque le spectacle commence, elle est capable de vider ses 500 places d'un seul coup, fournissant l'afflux massif et instantané requis. Le reste du musée ne s'est rendu compte de rien.

C'est le rôle du "bulk capacitor" : servir de réserve d'énergie locale pour les composants gourmands (moteurs, processeurs, modules radio) et répondre à leurs pics de consommation sans perturber l'alimentation globale. C'est un pilier de la stabilité dans la conception de produit.

Chapitre 4 : Rôle N°3 - Le Sas de Réactivité (Le Condensateur de Découplage)

Le problème : La frénésie du monde numérique

Nous arrivons maintenant au cœur du réacteur, le monde de la haute fréquence. Imaginez une puce électronique (un microcontrôleur, un processeur) non pas comme une salle, mais comme une immense salle de bal où des millions de couples de danseurs (les portes logiques) doivent changer de partenaire des millions, voire des milliards de fois par seconde.

Chaque changement nécessite une micro-poussée d'énergie, un pas de danse. La demande n'est pas forte, mais elle est d'une rapidité et d'une fréquence extrêmes. Même notre "salle d'attente de vrac" est trop loin et trop lente pour répondre à cette frénésie. Le temps que l'ordre "on a besoin d'énergie !" arrive, des milliers de pas de danse ont déjà été manqués.

La solution : Le petit sas collé à la piste de danse

La seule solution est la proximité absolue. On installe donc des dizaines de tout petits sas (les condensateurs de découplage), littéralement collés aux différentes entrées de la salle de bal.

Dans un si petit espace, chaque "visiteur" voit la porte et peut réagir sans aucune latence. Ce petit sas fournit la micro-rafale d'énergie pour le pas de danse, instantanément.

C'est pour cela que les cartes mères modernes sont constellées de dizaines de petits condensateurs beiges autour du processeur. Ce n'est pas un surplus, c'est une nécessité absolue pour garantir la stabilité à haute fréquence. Le découplage est sans doute l'aspect le plus critique de la conception électronique numérique moderne.

Conclusion : L'Art de Placer les Bonnes Salles d'Attente

Vous l'aurez compris, le condensateur est bien plus qu'un simple composant. C'est un outil stratégique. Savoir choisir sa taille (capacité), son type (céramique, électrolytique...), et surtout son emplacement, est un véritable art qui définit la robustesse d'un produit.

• Le filtre lisse le flux à la source.
• Le "bulk" gère les grosses demandes prévisibles.
• Le découplage gère la frénésie imprévisible au plus près de l'action.

Ignorer ces rôles, c'est créer des appareils qui pourront fonctionner sur un établi, mais qui tomberont en panne dans le monde réel, à la moindre perturbation.

C'est la différence entre un gadget et un produit commercialisable.

Chez notre bureau d'étude à Aix-en-Provence, notre quotidien est de jongler avec ces concepts pour transformer des idées innovantes en produits fiables, stables et prêts à affronter le marché.

C'est cette expertise du détail qui garantit qu'un produit ne sera pas seulement fonctionnel, mais aussi durable.

Si cet article vous a éclairé ou si vous avez un projet de conception de produit qui nécessite une expertise électronique pointue, n'hésitez pas à laisser un commentaire ou à me contacter. C'est avec passion que nous transformons les défis techniques en succès commerciaux.
